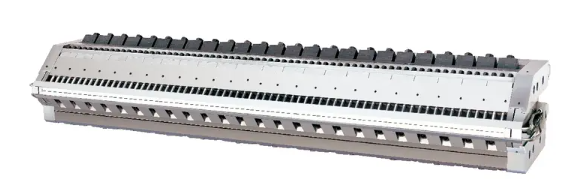

La matriz de láminas tipo suspensión de la serie JW-P-C1 para extrusión de láminas termoplásticas multicapa es una solución de extrusión líder en la industria diseñada específicamente para fabricantes industriales, empresas de producción de láminas termoplásticas e instalaciones de fabricación a gran escala. Diseñado con un canal de flujo estilo colgante estándar calibrado con precisión, este troquel de lámina ofrece un control de flujo de fusión incomparable, una estabilidad de producción constante y una producción de alta eficiencia para la fabricación de láminas termoplásticas de una o varias capas. Totalmente compatible con resinas ampliamente utilizadas, incluidas PVC, PS, PP, PE, PC y más, es la opción confiable para las líneas de producción industrial que buscan elevar la calidad de las láminas, reducir el tiempo de inactividad no planificado y maximizar el rendimiento operativo general.
Ventajas principales de la serie de matrices de láminas estilo suspensión JW-P-C1
Canal de flujo estilo suspensión optimizado para una uniformidad de lámina inigualable
En el núcleo de la serie JW-P-C1 se encuentra su diseño de canal de flujo estilo colgante validado por la industria, diseñado con precisión para eliminar los puntos débiles persistentes en la extrusión termoplástica: velocidad de fusión desigual, estancamiento del material y degradación térmica. Esta estructura de flujo optimizada garantiza una distribución uniforme de la masa fundida en todo el ancho del troquel, lo que ofrece una tolerancia excepcional al espesor de la lámina y un acabado superficial impecable en cada tirada de producción. Este diseño reduce drásticamente las tasas de desperdicio y retrabajo, lo que aumenta directamente la rentabilidad de las operaciones de producción industrial de alto volumen.
Sistema de labio flexible con barra de aceleración de 45° para una máxima adaptabilidad de la producción
El troquel de láminas de extrusión JW-P-C1 cuenta con un labio de troquel superior totalmente ajustable y un labio de troquel inferior intercambiable combinado con un dispositivo de barra de aceleración integrada de 45°, lo que ofrece una flexibilidad inigualable para diversos requisitos de producción. El labio ajustable con precisión permite un control rápido y preciso del espesor de la lámina sin apagar completamente la línea, mientras que el labio inferior intercambiable y la barra del acelerador permiten una rápida reconfiguración para diferentes tipos de resina, especificaciones de lámina y objetivos de producción. Este diseño minimiza el tiempo de cambio entre lotes de producción, lo que lo hace ideal para instalaciones industriales con programas de producción de múltiples materiales y múltiples especificaciones.
Construcción industrial resistente para confiabilidad a largo plazo
Diseñada para entornos de producción industrial ininterrumpida las 24 horas del día, los 7 días de la semana, la serie JW-P-C1 está construida con acero de aleación forjado robusto de alta calidad y procesos de mecanizado de precisión que cumplen con estrictos estándares de fabricación globales. Su construcción resistente garantiza un rendimiento consistente y confiable incluso en condiciones de extrusión de alta temperatura y alta presión, con una excepcional resistencia al desgaste y la corrosión para extender la vida útil y reducir los costos de mantenimiento de rutina. Cada unidad se somete a rigurosas pruebas de calidad en múltiples puntos antes de la entrega, lo que garantiza una estabilidad operativa a largo plazo y un tiempo de inactividad mínimo no planificado para las empresas de producción.
Compatibilidad total para la producción de coextrusión de una o varias capas
El troquel de lámina estilo suspensión JW-P-C1 está totalmente optimizado tanto para la producción de láminas de una sola capa como para líneas complejas de coextrusión multicapa, y admite la fabricación de láminas compuestas de hasta 7 capas para aplicaciones industriales avanzadas. Es compatible con un espectro completo de resinas termoplásticas comunes, desde PP, PE, PS y PVC de uso general hasta plásticos de ingeniería de alto rendimiento como PC, PMMA y ABS, lo que elimina la necesidad de matrices dedicadas para diferentes tipos de materiales. Esta versatilidad permite a los fabricantes industriales ampliar su oferta de productos sin una inversión adicional significativa en equipos.
Especificaciones técnicas de la serie de matrices de láminas JW-P-C1
Parámetro | Rango de especificación estándar | Disponibilidad de personalización |
Ancho de trabajo del troquel | 600 mm – 3000 mm | Totalmente personalizable para que coincida con las dimensiones de la línea de extrusión existente |
Rango de espesor de hoja | 0,2 mm – 12 mm | Ajustable a través de la configuración del labio del troquel para aplicaciones especializadas |
Temperatura de fusión compatible | Hasta 350°C | Personalizable para resinas de ingeniería de alta temperatura |
Salida máxima de extrusión | Hasta 1500kg/h | Escalado para adaptarse a la capacidad del extrusor y los requisitos de producción. |
Rango de ajuste del labio del troquel | ±2mm | Gama ampliada disponible para la producción de láminas gruesas |
Material del canal de flujo | Acero de aleación forjado de primera calidad | Opciones de materiales personalizados para materiales corrosivos o de alto desgaste |
Tratamiento superficial | Pulido de espejo (Ra ≤ 0,02 μm) | Cromado duro, tratamiento de nitruración opcional |
Resinas compatibles | PVC, picosegundo, PP, PE, PC, ABS, PMMA | Diseño de flujo personalizado para materiales termoplásticos especializados |
Materiales compatibles y aplicaciones industriales
Materiales termoplásticos compatibles
La serie JW-P-C1 está ajustada con precisión para ofrecer un rendimiento excepcional en un espectro completo de materiales termoplásticos, con optimización de flujo especializada para cada tipo de resina:
Poliolefinas de uso general: PP, HDPE, LDPE, LLDPE
Resinas vinílicas y estirénicas: PVC, PS, HIPS, ABS
Termoplásticos de ingeniería: PC, PMMA, PETG, EVOH
Resinas barrera y compuestas para estructuras multicapa
Casos de uso industriales objetivo
Este troquel de extrusión de láminas estilo suspensión es la solución preferida para una amplia gama de sectores de producción industrial, que incluyen:
Industria del embalaje : láminas multicapa para envases alimentarios y farmacéuticos, láminas para envases termoformados, láminas para envases tipo blister
Industria de la edificación y la construcción : lámina decorativa de PVC, encofrado de construcción de PP, lámina impermeable de PE, panel solar de PC
Industria automotriz : láminas compuestas para molduras interiores y exteriores, láminas de aleación de PP/ABS, láminas de componentes automotrices termoformadas
Industria electrónica y óptica : láminas de PC/PS de grado óptico, láminas de embalaje de componentes electrónicos, sustrato de película protectora para pantallas
Fabricación industrial general : láminas de piezas industriales termoformadas, láminas de impresión publicitaria, láminas de carcasa para equipaje y electrodomésticos.
Personalización y soporte de ciclo completo para clientes industriales
Entendemos que cada línea de producción industrial tiene requisitos únicos, por lo que la serie JW-P-C1 ofrece una personalización completa de extremo a extremo para alinearse con sus objetivos de producción específicos. Nuestro equipo de ingeniería interno puede adaptar el ancho del troquel, el diseño del canal de flujo, la configuración del labio, la selección de materiales y el tratamiento de la superficie para que coincidan con su equipo de extrusión existente, las especificaciones de materiales y los requisitos del producto final.
Más allá de la ingeniería de productos personalizados, brindamos soporte integral de ciclo completo para nuestros clientes industriales, que incluyen:
Consulta técnica de preventa y orientación sobre combinación de líneas de extrusión.
Instalación, puesta en servicio y capacitación del operador en sitio
Mantenimiento posventa programado y soporte técnico 24 horas al día, 7 días a la semana
Suministro rápido de repuestos originales y componentes de desgaste
Servicios de actualización técnica y modernización de por vida para troqueles existentes
Preguntas frecuentes
¿Qué es un troquel de lámina estilo suspensión y cómo supera a los troqueles en T estándar?
Un troquel de lámina estilo percha es un troquel de extrusión de precisión con un canal de flujo con forma de percha, diseñado para crear una velocidad y presión de fusión uniformes en todo el ancho del troquel. A diferencia de los troqueles en T estándar, que a menudo sufren de un flujo desigual en los bordes del troquel, el diseño estilo colgante elimina el estancamiento del material, ofrece una uniformidad superior del espesor de la lámina y admite una gama más amplia de viscosidades de resina y velocidades de producción, lo que lo convierte en la opción preferida para la producción de láminas industriales de alta calidad.
¿Qué materiales puede procesar la lámina JW-P-C1?
El troquel de lámina tipo suspensión JW-P-C1 es compatible con casi todas las resinas termoplásticas comunes, incluidas PVC, PS, PP, PE, PC, ABS, PMMA, PETG y EVOH. También ofrecemos optimización personalizada del canal de flujo para materiales termoplásticos especializados, lo que garantiza un rendimiento constante para su formulación de material única.
¿Se puede utilizar esta matriz de láminas para la producción de coextrusión multicapa?
Sí, la serie JW-P-C1 está totalmente optimizada para la coextrusión multicapa y admite estructuras de láminas compuestas de hasta 7 capas. Puede integrarse perfectamente con las líneas de coextrusión existentes, con un diseño de canal de flujo personalizado para garantizar una distribución uniforme de las capas y una fuerza de unión para productos de láminas multicapa decorativas, estructurales y de barrera.
¿Cuál es el plazo de entrega para una matriz de lámina JW-P-C1 personalizada?
El plazo de entrega estándar para un troquel básico de la serie JW-P-C1 es de 30 a 45 días laborables, mientras que los troqueles totalmente personalizados para aplicaciones especializadas suelen oscilar entre 45 y 60 días laborables. Trabajamos en estrecha colaboración con nuestros clientes industriales para alinear los cronogramas de producción con los cronogramas de su proyecto y podemos ofrecer producción acelerada para pedidos urgentes siempre que sea posible.
¿Qué mantenimiento se requiere para el troquel de lámina de extrusión JW-P-C1?
El mantenimiento de rutina para el troquel JW-P-C1 incluye la limpieza regular del canal de flujo y el labio del troquel durante los cambios de material, la inspección de los componentes de desgaste y la lubricación periódica de los mecanismos de ajuste. Proporcionamos un manual de mantenimiento detallado con cada unidad y nuestro equipo técnico está disponible para guiar a su equipo de mantenimiento a través de los procedimientos de cuidado adecuados para maximizar la vida útil y el rendimiento del troquel.
Como fabricante confiable de equipos de extrusión de alto rendimiento para empresas de producción industrial en todo el mundo, Jwell respalda la calidad y el rendimiento de cada troquel de láminas de la serie JW-P-C1. Ya sea que esté actualizando una línea de extrusión existente o construyendo una nueva instalación de producción de láminas multicapa, nuestro equipo está listo para ofrecerle una solución de extrusión personalizada que cumpla con sus requisitos de producción exactos.
Póngase en contacto con nuestro equipo de ingeniería técnica hoy para analizar las necesidades de su proyecto, solicitar una hoja de datos técnicos detallada y recibir una cotización personalizada gratuita y sin compromiso para su operación de extrusión de láminas termoplásticas.
