El secreto para duplicar la eficiencia de la producción de tuberías: un diseño de tornillo para extrusión de tuberías de plástico tres en uno

Uno

Las tuberías de plástico, incluidas las tuberías de suministro de agua y gas de HDPE/MDPE, las tuberías de poliolefina PE/PP, las tuberías de pequeño diámetro PPR/PE-RT/PEX y las tuberías corrugadas de PE/PP, forman la estructura central de la construcción municipal moderna, el suministro de agua y drenaje de edificios y la transmisión de gas. Desempeñan un papel irremplazable en sus respectivos campos.

Suministro de agua y transmisión de gas: Las tuberías de HDPE/MDPE, con su excelente resistencia a la corrosión, flexibilidad y resistencia a la rápida propagación de grietas, se han convertido en el material preferido para las redes urbanas de suministro de agua y la transmisión de gas natural a media y baja presión. Su método de conexión por fusión de calor crea un sistema integrado y sin fugas, lo que reduce significativamente las tasas de fuga y garantiza la seguridad del agua potable y la confiabilidad de la transmisión de gas. Las tuberías de poliolefina PE/PP también se utilizan ampliamente en el suministro de agua urbana, el riego agrícola y el transporte de fluidos industriales. Sus características de ligereza y alta resistencia reducen en gran medida la dificultad de construcción y los costos de operación y mantenimiento.

Construcción de agua fría y caliente y calefacción: las tuberías de PPR son la opción estándar para sistemas interiores de agua fría y caliente, ya que ofrecen resistencia a altas temperaturas, resistencia a la presión, higiene y no toxicidad. Las tuberías PE-RT y PEX, con su excelente resistencia a la fluencia térmica, se utilizan ampliamente en sistemas de calefacción por suelo radiante y transmisión de agua caliente a alta temperatura. Su flexibilidad les permite adaptarse a la deformación del edificio y son fáciles de instalar con una vida útil de más de 50 años.

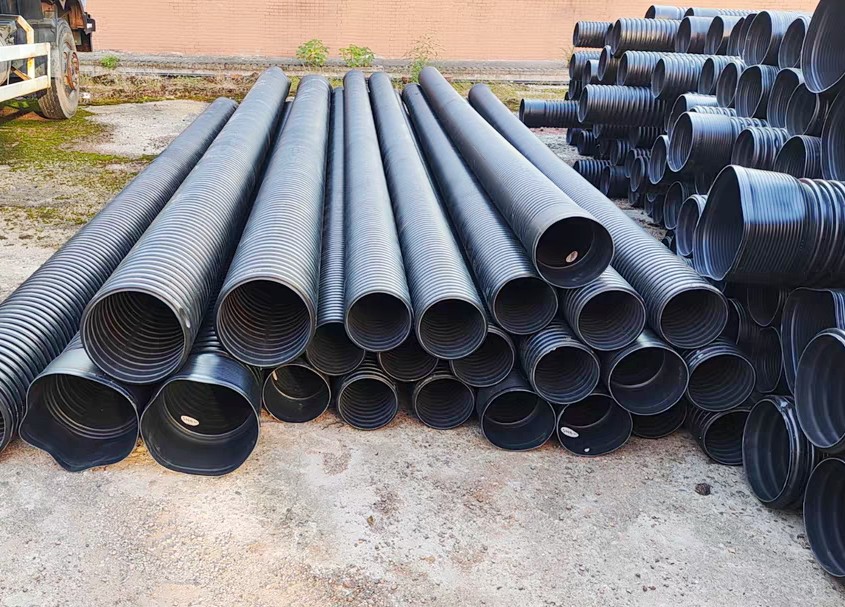

Drenaje y protección de cables: los tubos corrugados de doble pared de PE/PP presentan una alta rigidez de anillo, peso ligero y resistencia a la corrosión, lo que los hace ideales para alcantarillado municipal, recolección de agua de lluvia y conductos de cables de energía y comunicación. Su estructura ondulada garantiza la capacidad de carga al tiempo que ahorra significativamente el consumo de material, alineándose con el concepto de construcción ecológica.

Dos

Importancia: La aplicación de las tuberías antes mencionadas no solo ha promovido la innovación tecnológica de 'reemplazar el acero por plástico', sino que también ha hecho contribuciones significativas para garantizar la seguridad pública, conservar los recursos hídricos, mejorar el confort de vida y reducir los costos del ciclo de vida. Son resistentes a la corrosión, a las incrustaciones, a los terremotos y al congelamiento, lo que evita eficazmente la contaminación secundaria y los problemas de óxido asociados con las tuberías metálicas tradicionales. Son una garantía clave para el funcionamiento seguro y el desarrollo sostenible de las infraestructuras modernas.

En una industria cada vez más competitiva, la eficiencia de la extrusión determina directamente la capacidad de producción, el consumo de energía, la calidad del producto y los costos, lo que coloca a los fabricantes de tuberías eficientes en una posición inmejorable. Dirigido a las características de procesamiento de tuberías de poliolefina como HDPE, MDPE, PP, PPR, PE-RT y PEX, suzhou Jwellmech（ https://www.jwellmech.com/ ，+86- 15806221827） ha logrado un avance tecnológico en extrusión de alta eficiencia a través de la combinación sinérgica de un tornillo tres en uno 'separador + barrera + mezcla' y un 'barril dividido con espiral interna Diseño de ranura'. Esto optimiza sistemáticamente todo el proceso, desde el transporte del material, la plastificación y la mezcla hasta el aumento de presión.

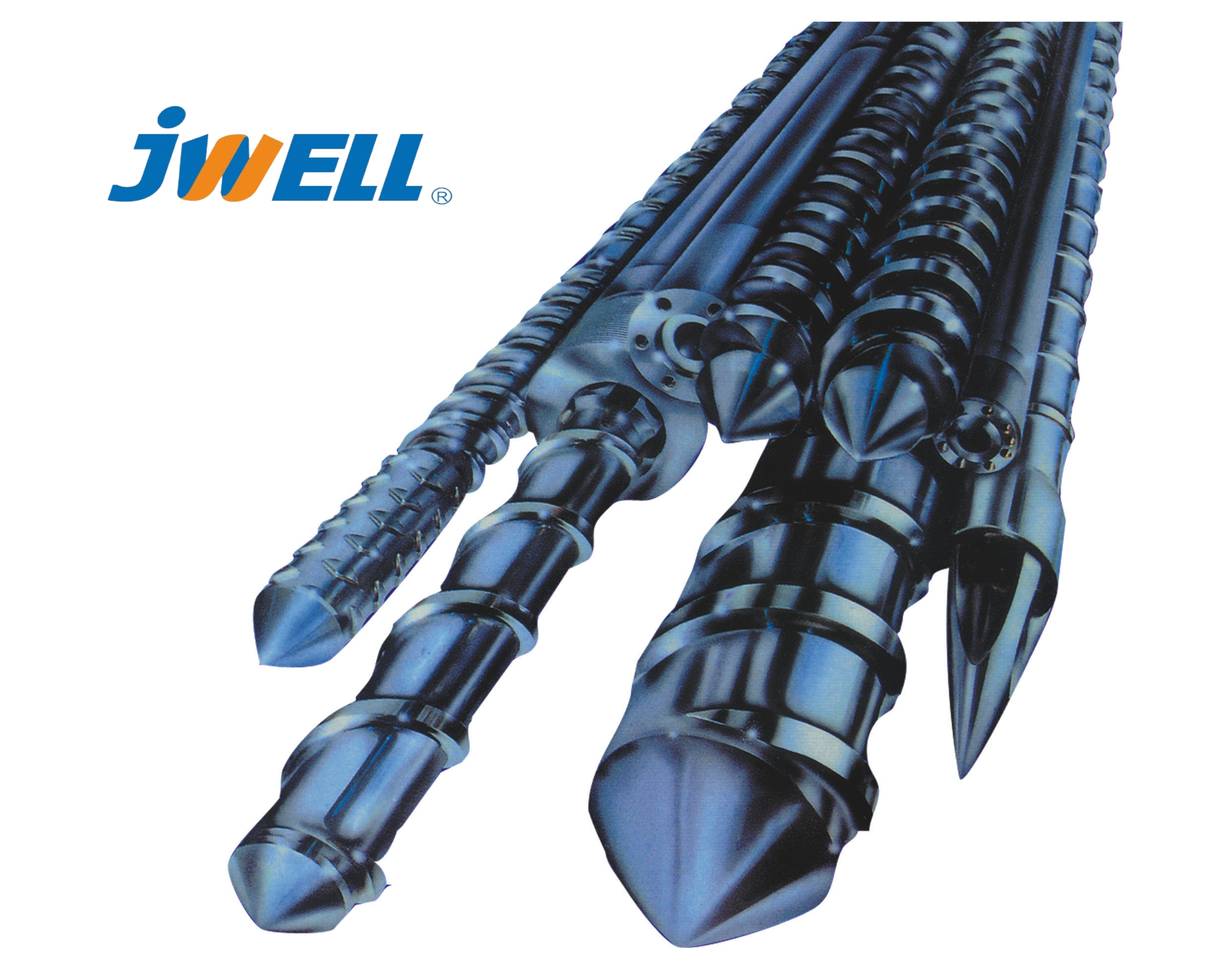

En primer lugar, la sección de separación del tornillo es el punto de partida de todo el proceso de plastificación de alta eficiencia. En un tornillo convencional, entre la sección de alimentación y la sección de compresión, el material fundido y las partículas sólidas no fundidas suelen mezclarse. Los fragmentos sólidos que quedan en la masa fundida no sólo dificultan el flujo sino que también prolongan la longitud de la fusión y limitan el aumento de la velocidad del tornillo. La sección de separación de suzhou Jwellmech（ https://www.jwellmech.com/ ，+86- 15806221827）, a través de una geometría especial de vuelo de tornillo, separa a la fuerza el material ya fundido de las partículas sólidas no fundidas, formando dos canales independientes: la masa fundida se transporta hacia adelante a lo largo de un canal, mientras que las partículas sólidas se dirigen a otro canal más cercano a la pared interna del barril, donde absorben calor y se derriten antes y más rápido. Esta separación forzada acorta la distancia necesaria para la transformación completa de sólido a líquido, lo que permite que el tornillo funcione a velocidades más altas sin 'subplastificación', logrando así un mayor rendimiento con la misma longitud de tornillo.

Después de la sección de separación, la sección de barrera mejora aún más el efecto de fusión. Incluso después de la sección de separación, pueden quedar todavía pequeñas partículas no fundidas o geles en la masa fundida. La sección de barrera incorpora varios espacios de barrera estrechos en el tornillo. A medida que la masa fundida es forzada a atravesar estos espacios, se somete a un intenso cizallamiento y conducción de calor, derritiendo por completo los sólidos residuales en muy poco tiempo. Al mismo tiempo, la sección de barrera elimina los 'picos de fusión' en la masa fundida, es decir, evita la degradación del material causada por el sobrecalentamiento por cizallamiento localizado y hace que la distribución de la temperatura de la masa fundida sea más uniforme. Esto es particularmente importante para las poliolefinas sensibles al calor como PPR y PE-RT, porque una temperatura no uniforme puede causar fluctuaciones en el espesor de la pared o marcas de flujo en la superficie de la tubería.

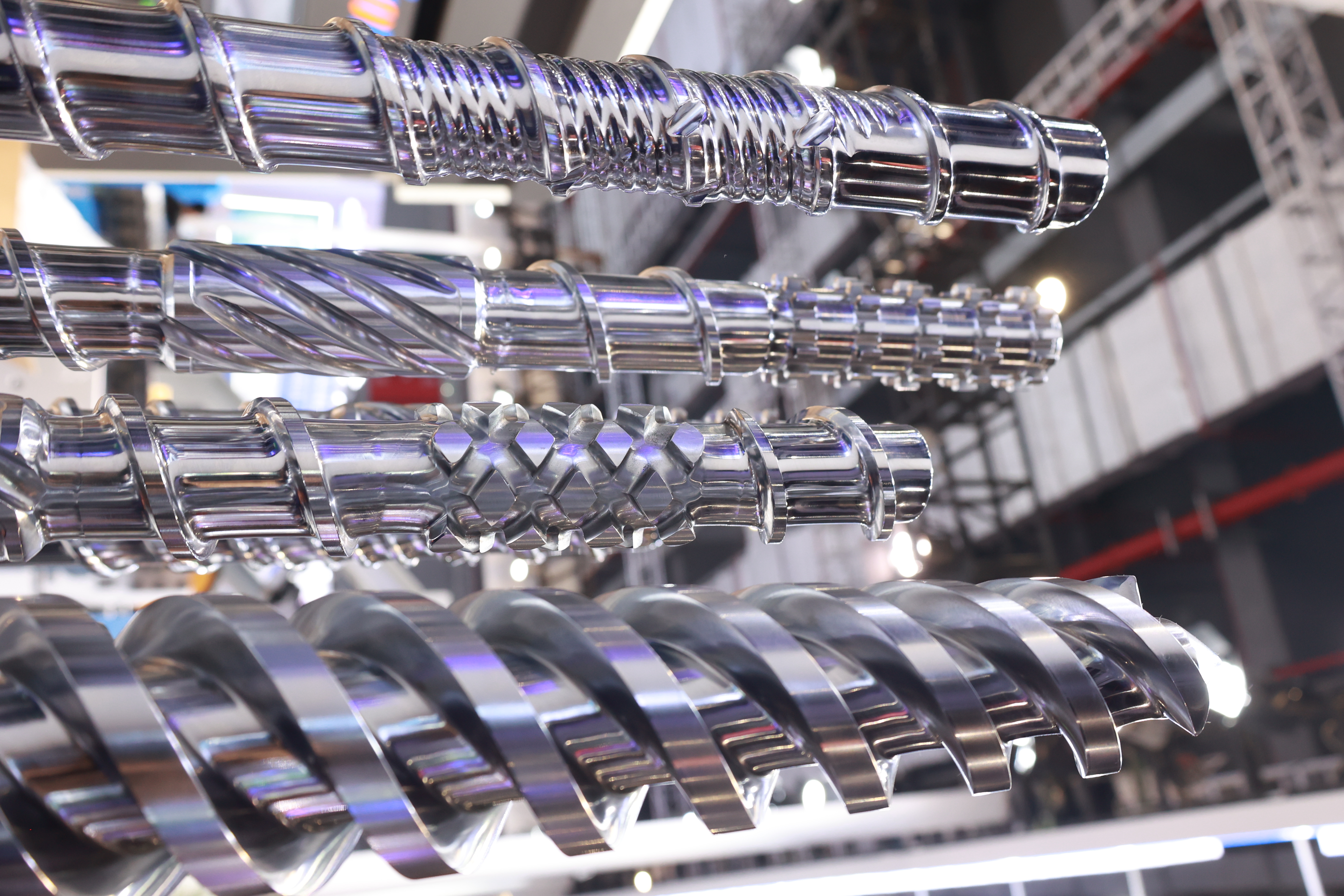

Luego, el material completamente fundido ingresa a la sección de mezcla. La sección de mezcla generalmente utiliza pasadores, elementos de tipo engranaje o de tipo ondulado para dividir, redirigir y recombinar repetidamente la masa fundida. Esta acción mecánica logra dos tipos de efectos de mezcla: la mezcla distributiva dispersa uniformemente diferentes componentes (como masterbatch de color, antioxidantes, negro de humo y otros aditivos) en la masa fundida, evitando rayas o diferencias de color; La mezcla dispersiva rompe los rellenos aglomerados o los pequeños geles no derretidos, evitando defectos en la superficie como motas o puntos mecánicos débiles en la tubería. Para la producción de tuberías, la presencia de una sección de mezcla mejora en gran medida la estabilidad de la calidad del producto, especialmente cuando la materia prima contiene material reprocesado o lotes con propiedades variables: la sección de mezcla elimina eficazmente las diferencias entre lotes.

El efecto sinérgico de estas tres secciones aumenta significativamente la capacidad plastificante del tornillo: la sección de separación acorta la longitud de fusión, la sección de barrera completa la fusión final y homogeneiza la temperatura, y la sección de mezcla garantiza la uniformidad de los componentes. Como resultado, para la misma relación longitud-diámetro (L/D), el tornillo de alta eficiencia puede funcionar a velocidades entre un 50% y un 100% más altas que un tornillo convencional, con un rendimiento que aumenta correspondientemente entre un 30% y un 60%, mientras que las fluctuaciones de la temperatura de la masa fundida se pueden controlar dentro de ±2°C, lo que proporciona una masa fundida estable y uniforme para el posterior dimensionamiento del troquel.

Sin embargo, una plastificación eficaz por sí sola no es suficiente; La capacidad de transporte de sólidos suele ser el cuello de botella que limita la extrusión a alta velocidad. Los barriles convencionales dependen de la fricción entre el material y la pared interior del barril para el transporte hacia adelante. Cuando aumenta la velocidad del tornillo, se produce fácilmente deslizamiento o alimentación desigual, lo que impide que la producción aumente linealmente. Para solucionar este problema, el nuevo cañón de Suzhou Jwellmech（ https://www.jwellmech.com/ ，+86- 15806221827） adopta un diseño de 'barril dividido + ranura en espiral interna'. El diseño dividido divide el barril en tres módulos independientes: la sección de alimentación, la sección de fusión y la sección de medición. Cada sección se puede controlar la temperatura, enfriar y reemplazar de forma independiente. Esto permite optimizar el perfil de temperatura según las características del material: la sección de alimentación se puede enfriar a la fuerza para evitar la fusión prematura y la obstrucción de la abertura de alimentación; la sección de fusión se calienta con precisión para promover la plastificación; y la sección de medición mantiene una temperatura constante para una presión estable. Más importante aún, el diseño dividido permite el mecanizado de precisión de ranuras en espiral en la pared interior de la sección de alimentación (las ranuras generalmente corren opuestas o en ángulo con respecto a las paletas del tornillo), mientras que las paredes internas de las secciones posteriores permanecen lisas para evitar el estancamiento de la masa fundida. Estas ranuras espirales internas añaden efectivamente elementos transportadores auxiliares al barril. A medida que el tornillo gira, el material es forzado a entrar en las ranuras, generando una fuerza de transporte hacia adelante mucho mayor que la fricción normal. La eficiencia del transporte de sólidos se puede aumentar de 0,3 a 0,5 para un barril convencional hasta más de 0,8, acercándose al máximo teórico. Esto significa que incluso a velocidades de tornillo muy altas, la sección de alimentación puede empujar el material de manera estable hacia la zona de fusión sin 'morir de hambre' ni 'inundarse'. Al mismo tiempo, las ranuras en espiral precompactan el material, expulsan el aire arrastrado y aumentan la densidad aparente, una característica especialmente valiosa para materiales de baja densidad aparente, como los reciclados o los polvos.

Otro beneficio del diseño dividido es la economía de mantenimiento. El desgaste del cañón se produce principalmente en la sección de alimentación. Con un cañón convencional de una sola pieza, una vez desgastado, se debe reemplazar todo el cañón a un alto costo. Por el contrario, el diseño dividido solo requiere el reemplazo del módulo de la sección de alimentación desgastado, lo que reduce en gran medida los costos operativos a largo plazo. Además, diferentes materias primas de tubería pueden requerir diferentes parámetros de ranura en espiral (por ejemplo, profundidad de ranura, paso, número de inicios). El cilindro dividido permite un cambio rápido de la sección de alimentación correspondiente, mejorando la flexibilidad de la línea de producción.

La combinación de Suzhou Jwell del tornillo "tres en uno" y el "barril dividido con ranura en espiral interna" crea una cadena eficiente que cubre todo el proceso, desde el transporte de sólidos, la fusión y la plastificación, hasta la mezcla y la homogeneización. En la etapa de transporte de sólidos, la ranura en espiral garantiza una alimentación estable incluso a altas velocidades del tornillo. En la etapa de fusión y plastificación, las secciones de separación y barrera logran una fusión rápida y uniforme. En la etapa de mezclado y homogeneización, la sección de mezclado elimina las diferencias de composición. Los resultados finales para las líneas de producción de tuberías del mismo diámetro son: la producción aumentó entre un 30% y un 60%, el consumo de energía se redujo entre un 15% y un 25%, la tolerancia del espesor de la pared se redujo de ±8%-10% (extrusoras convencionales) a ±4%-5% y la capacidad de procesar de manera estable materiales reciclados, compuestos con alto contenido de relleno y polvos de baja densidad aparente. Por lo tanto, esta combinación de tornillo y cilindro representa la tecnología central para lograr una extrusión de alta velocidad, alto rendimiento y alta calidad en líneas de producción de tubos modernas. Es ampliamente aplicable a la producción de diversas tuberías, incluidas tuberías de gas y agua de HDPE/MDPE, tuberías de poliolefina PE/PP, tuberías de diámetro pequeño PPR/PE‑RT/PEX y tuberías corrugadas de PE/PP.

En resumen: Las tuberías de plástico son una garantía fundamental para la infraestructura moderna y cubren áreas como el suministro de agua, la transmisión de gas, el agua fría y caliente de la construcción y el drenaje, y la protección de cables. Suzhou Jwell ha introducido un diseño combinado que incluye un tornillo tres en uno de 'separación + barrera + mezcla' y un 'barril dividido con ranura en espiral interna' para tubos de poliolefina, logrando una revolución completa en la eficiencia del proceso: la producción aumentó entre un 30% y un 60%, el consumo de energía se redujo entre un 15% y un 25%, la tolerancia del espesor de la pared se redujo a ±4% y 5% y la capacidad de procesar de manera estable materiales difíciles como el reciclado. Este es el camino tecnológico principal para la extrusión de tubos de alta velocidad, alto rendimiento y alta calidad.
