¿Qué máquina de moldeo por soplado debería elegir para obtener la mejor calidad al menor costo? Esta decisión estratégica dicta su eficiencia de producción y rentabilidad final. En esta guía, aprenderá las diferencias principales entre EBM e IBM. Desglosamos qué proceso se adapta mejor a sus necesidades de fabricación específicas.
Conclusiones clave
● Diferenciación de procesos: EBM expulsa el plástico fundido dentro de un tubo hueco (parison), mientras que IBM lo inyecta en una cavidad de molde prediseñada utilizando una varilla central.
● Aplicaciones de productos: EBM es el estándar de la industria para objetos huecos como botellas y jarras, mientras que IBM sobresale en la creación de componentes de base sólida y piezas médicas de precisión.
● Gestión de residuos: una máquina de moldeo por soplado IBM reduce significativamente el desperdicio de material y los requisitos de acabado en comparación con los altos niveles de desperdicio típicos de la EBM.
● Diseño y precisión: IBM proporciona precisión extrema y capacidades de diseño 3D, mientras que EBM ofrece mayor flexibilidad de diseño para formas de pared únicas.
● Consideraciones de costos: aunque los moldes de IBM generalmente requieren costos de ingeniería iniciales más altos, ofrecen valor a largo plazo a través del uso eficiente de materiales y precisión de alto volumen.
La comparación principal: extrusión versus moldeo por inyección y soplado
La principal división técnica entre estos dos métodos radica en cómo la máquina de moldeo por soplado entrega el plástico fundido al molde. En EBM, la máquina expulsa el plástico dentro de un tubo hueco, mientras que en IBM, el plástico primero se inyecta en una cavidad de molde prediseñada.
Característica | Moldeo por extrusión y soplado (EBM) | Moldeo por inyección y soplado (IBM) |
Componente primario | Tubo hueco llamado 'parison' | Vástago de metal o 'varilla central' |
Geometría del producto | Objetos huecos (botellas, jarras) | Piezas sólidas o de precisión (viales, conectores) |
Producción de chatarra | Niveles altos debido al recorte | Desecho bajo a mínimo |
Detalle de diseño | Alta flexibilidad de diseño para formas de pared | Precisión extrema para componentes 3D |
Una de las diferencias más significativas es el uso del parisón frente a la varilla central. La EBM utiliza un parisón que se sella en un molde y se infla, lo que a menudo da como resultado un exceso de material (conocido como rebaba) que debe recortarse. Por el contrario, una máquina de moldeo por soplado IBM utiliza una varilla central de metal para transferir la pieza preformada a la unidad de soplado. Este proceso permite capacidades de diseño 3D y uniformidad de pared de alta precisión sin el desperdicio asociado con la extrusión.

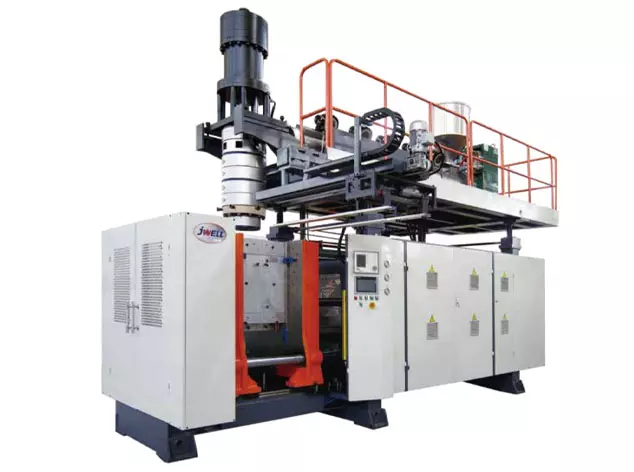

El proceso EBM es una forma especializada de procesamiento de plástico diseñada para crear objetos huecos de una sola pieza. Dentro de la máquina de moldeo por soplado, el plástico se funde y luego se extruye (empuja) en un tubo hueco llamado parisón. Esta preforma es esencialmente el 'esqueleto' de su producto final.
Una vez que el parisón alcanza la longitud adecuada, el molde se cierra a su alrededor en la estación de soplado. Luego se sopla aire dentro del tubo, inflando el plástico hasta que presiona contra las paredes del molde y toma la forma deseada. Una vez que la pieza se enfría, el molde se abre y se retira la pieza. Debido a que el molde debe pellizcar el parisón para sellarlo, la EBM produce un alto nivel de material de desecho que debe recortarse mecánicamente de la pieza terminada.
Este flujo de trabajo es el estándar de oro para la producción rentable y de gran volumen de artículos como botellas de agua, jarras de leche, piezas de automóviles y refrigeradores. Ofrece un nivel único de flexibilidad de diseño porque cada mitad del molde puede formar su propia forma de pared distintiva.
Decodificación del proceso de moldeo por inyección-soplado (IBM)
Desarrollado en la década de 1930 para aumentar la eficiencia, el moldeo por inyección evolucionó hasta convertirse en IBM para manejar necesidades de precisión específicas. Este proceso es una operación de dos etapas. Primero, la máquina de moldeo por soplado funde el plástico y lo inyecta en un molde prediseñado para formar una 'preforma' alrededor de una varilla central. Esto asegura que el cuello y las roscas de una botella o la base de una pieza estén perfectamente formados incluso antes de que comience el soplado.
En la segunda etapa, la máquina hace girar la varilla central hasta una unidad de moldeo por soplado donde la pieza se infla y enfría. Debido a que el plástico se inyecta en una cavidad cerrada a alta presión, las piezas resultantes requieren un acabado mínimo y producen muy pocos residuos. Esto convierte a IBM en la opción preferida para aplicaciones médicas y de investigación donde la precisión no es negociable.
La complejidad de una máquina de moldeo por soplado IBM reside en su mecanismo de rotación. Gestiona tres juegos de varillas perforadoras simultáneamente: un juego para inyectar la resina, otro para soplar la pieza y otro para expulsar el producto terminado. Esta rotación de alta velocidad permite la producción en masa de piezas de calidad con extrema precisión.
Diferencias en el diseño de herramientas y moldes
La elección de la máquina de moldeo por soplado afecta significativamente los costos iniciales de ingeniería y los requisitos de diseño del molde. IBM requiere herramientas detalladas, generalmente hechas de aluminio o acero inoxidable de alta calidad, capaces de soportar calor y presión extremos. Para que IBM funcione correctamente, debe haber una coincidencia de alta precisión entre las mitades del molde para controlar perfectamente el flujo de resina. Esta precisión hace que los moldes de inyección sean más caros que sus homólogos de extrusión.
Por el contrario, los moldes EBM ofrecen más flexibilidad de diseño. Dado que el plástico se extruye en un tubo en lugar de inyectarse en una cavidad, el molde no necesita soportar el mismo nivel de presión de inyección. Esto a menudo da como resultado menores costos de herramientas y ciclos de desarrollo más rápidos.
● IBM Tooling: se centra en opciones de múltiples cavidades para piezas pequeñas, lo que permite la producción en masa de artículos idénticos en un solo ciclo.
● Herramientas EBM: Se centra en la forma externa de objetos huecos, proporcionando versatilidad para diversas industrias.
Compatibilidad de materiales para cada tipo de máquina
Su elección de polímero a menudo determina qué máquina de moldeo por soplado puede utilizar. Ambos procesos admiten materiales comunes, pero tienen fortalezas específicas.
El moldeo por extrusión y soplado se combina más comúnmente con:
● Polietileno de alta densidad (HDPE): Se utiliza para jarras de leche y contenedores industriales.
● Polipropileno (PP): Ideal para botellas resistentes al calor.
● Tereftalato de polietileno (PET): Estándar para botellas de bebidas.
Inyección Soplado está especializado en resinas técnicas:
● Policarbonato y Acrílico: Se utilizan para componentes médicos transparentes y de alta resistencia.
● Polioximetileno (POM): Para piezas de ingeniería de alta rigidez.
● Polietileno (PE): Se utiliza frecuentemente para pequeños frascos de cosméticos o productos farmacéuticos.
IBM también ofrece una flexibilidad de materiales superior en términos de cambios de color. Debido a que la unidad de inyección se puede limpiar y purgar de manera más eficiente que un tornillo de extrusión largo, cambiar de color o tipo de resina suele ser más rápido y da como resultado un material menos contaminado.
Volumen de producción y rentabilidad
Al evaluar el retorno de la inversión de una máquina de moldeo por soplado, se debe considerar el costo total de propiedad, incluidos los desechos, la mano de obra y los tiempos de ciclo.
EBM es el rey indiscutible de la producción de piezas huecas en gran volumen. Si necesita producir millones de jarras de leche o botellas de detergente para ropa, la velocidad y el costo de herramientas relativamente bajo de la EBM lo convierten en el camino más rentable. Sin embargo, debe tener en cuenta el costo de reciclar o eliminar el gran volumen de material de desecho producido.
IBM es ideal para pedidos de gran volumen de piezas pequeñas y de precisión. Si bien la ingeniería inicial es importante, el uso eficiente del material y la eliminación de la mano de obra de recorte lo hacen altamente rentable para la producción en masa de artículos como viales médicos o pequeños frascos de loción.
Factor | Moldeo por extrusión y soplado (EBM) | Moldeo por inyección y soplado (IBM) |
Hora de inicio | Más rápido gracias a herramientas más simples | Más lento debido a la compleja ingeniería del molde |
Costo laboral | Más alto (debido al recorte/acabado) | Inferior (se requiere un acabado mínimo) |
Mejor volumen | Muy alto (contenedores) | Alta (piezas pequeñas de precisión) |
Conclusión
La elección de la máquina de moldeo por soplado adecuada depende de la geometría de su producto y de la escala de producción. EBM crea contenedores huecos, mientras que IBM ofrece precisión para piezas 3D complejas con un desperdicio mínimo. Las soluciones especializadas de jwellmech lo ayudan a maximizar la calidad y la rentabilidad durante todo el ciclo de vida de fabricación. Nuestra maquinaria de alto rendimiento garantiza que sus necesidades específicas de materiales cumplan con los más altos estándares de la industria.
Preguntas frecuentes
P: ¿Cuál es la principal diferencia de producto entre cada máquina de moldeo por soplado?
R: Las máquinas EBM crean artículos huecos como botellas, mientras que una máquina de moldeo por inyección y soplado produce piezas de precisión de base sólida.
P: ¿Por qué IBM produce menos residuos que EBM?
R: Una máquina de moldeo por soplado IBM inyecta resina directamente en un molde, eliminando los altos niveles de desechos comunes en el recorte por extrusión.
P: ¿Cómo se comparan los costos de molde para una máquina de moldeo por soplado?
R: Los moldes IBM suelen ser más caros que los EBM debido a la extrema precisión requerida para el flujo de resina.
P: ¿Qué proceso ofrece una mayor flexibilidad de diseño?
R: EBM proporciona una mayor flexibilidad de diseño entre las mitades del molde, mientras que IBM se centra en componentes 3D de alta precisión.
