Factores clave que afectan el rendimiento de los rodillos calefactores electromagnéticos: desde los materiales hasta el diseño del control

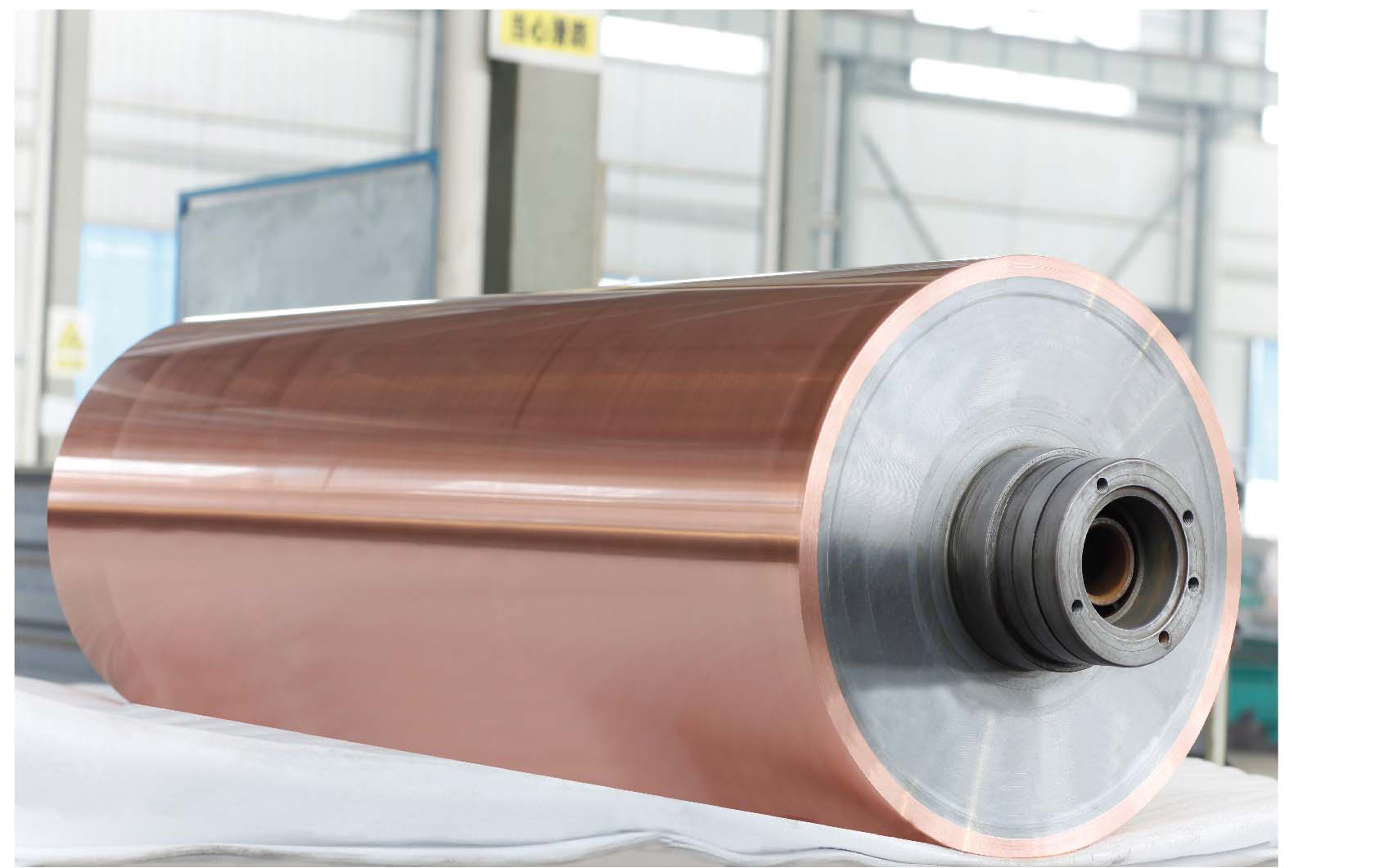

I. Rodillo calefactor electromagnético

El rodillo calefactor electromagnético utiliza el principio de inducción electromagnética para generar autocalentamiento en la carcasa del rodillo, eliminando la necesidad de aceite térmico. Su eficiencia térmica supera el 90%, ahorrando entre un 30% y un 50% de energía en comparación con el calentamiento por resistencia. Equipado con control de temperatura independiente multizona, la diferencia de temperatura de la superficie del rodillo se puede controlar dentro de ±1°C, y los modelos de alta gama alcanzan ±0,2°C. Los rodillos calefactores electromagnéticos de Suzhou Jwellmech presentan un rápido aumento de temperatura, sin riesgo de fugas y una rápida capacidad de enfriamiento. Se utilizan ampliamente en procesos de prensado térmico continuo, como el calandrado de plástico, la unión térmica de no tejidos, el secado de papel y la laminación de películas, y sirven como componentes clave para una producción limpia y de alta precisión.

II. Factores clave que afectan el rendimiento de los rodillos calefactores electromagnéticos y medidas de mejora

1. Material del rollo y diseño de bobinas: la base del rendimiento

El rollo no debe estar hecho de materiales de alta conductividad como cobre puro o aluminio puro, ya que estos causan fuertes efectos de blindaje magnético, concentrando el flujo magnético en el lado de la bobina y provocando sobrecalentamiento o incluso quemado, al tiempo que reducen en gran medida la eficiencia de calentamiento por corrientes parásitas. En cambio, se deben seleccionar materiales con conductividad moderada y magnetismo residual bajo, como acero de grado 50, para equilibrar la eficiencia de calentamiento y el control de pérdida por histéresis. Para el tratamiento térmico, se adopta una combinación de temple y revenido general más endurecimiento superficial: la dureza del núcleo se controla en HRC 28–32 para garantizar la tenacidad, mientras que la dureza de la superficie se eleva a HRC 50–58 para mejorar la resistencia al desgaste y la fatiga térmica. Las bobinas electromagnéticas de Suzhou Jwellmech utilizan aleaciones de cobre resistentes a altas temperaturas con aislamiento de alto grado, como poliimida o alambre envuelto en fibra de vidrio, para evitar cortocircuitos entre espiras debido al envejecimiento del aislamiento a altas temperaturas. El aislamiento térmico interno emplea una estructura compuesta multicapa de fieltro de aerogel y fibra cerámica, minimizando la transferencia de calor mientras mantiene la resistencia, de modo que el aumento de temperatura del soporte se mantiene bajo control. La superficie del rollo se recubre según los requisitos del proceso (con cromado duro, revestimiento cerámico termoconductor o revestimiento antiadherente de teflón) para proteger el rollo, mejorar la transferencia de calor y proporcionar propiedades antiadherentes, manteniendo la integridad de la superficie a temperaturas de funcionamiento superiores a 400 °C.

2. Coincidencia de parámetros electromagnéticos: determinación directa de la eficiencia de calefacción y la distribución de temperatura

La frecuencia actual debe optimizarse en función del espesor de la pared del rollo. Para rollos de acero con un espesor de pared de 10 a 20 mm, una frecuencia media de 5 a 20 kHz es la más adecuada, lo que garantiza una profundidad de calentamiento suficiente y al mismo tiempo logra velocidades de aceleración rápidas, lo que permite un rápido aumento de la temperatura desde temperatura ambiente a 200 °C en solo 25 minutos. La intensidad de la corriente se regula con precisión mediante una fuente de alimentación ajustable y un sistema de control de circuito cerrado, lo que evita el choque térmico debido a cambios bruscos de energía y, al mismo tiempo, satisface las necesidades diferenciadas de calentamiento y mantenimiento en varias etapas del proceso. El espacio entre la bobina y la pared interior del rollo debe controlarse entre 2 y 5 mm, lo que garantiza la eficiencia del acoplamiento y al mismo tiempo permite un espacio libre de expansión térmica para evitar la formación de arcos de contacto. La bobina está segmentada o enrollada en múltiples capas, y la distribución de vueltas se optimiza mediante simulación para eliminar la falta de uniformidad del campo magnético axial, un requisito previo clave para lograr una precisión de control de temperatura de ±0,5 °C.

3. Proceso estructural y de fabricación: determinación de la confiabilidad mecánica y la uniformidad térmica

El cuerpo del rollo consta de varias capas: eje central, capa de aislamiento térmico, capa calefactora, capa de radiación, capa de preservación del calor y capa de reflexión. Se adopta un diseño modular con espacios de expansión adecuados. Después del montaje, se realiza un equilibrio dinámico en caliente para evitar tensiones adicionales debidas a una expansión térmica desigual. La uniformidad del espesor de la pared es fundamental para la consistencia de la temperatura: se utilizan tubos de acero sin costura de precisión o rollos en bruto procesados ​​mediante perforación, controlando la tolerancia del espesor de la pared dentro de ±0,1 mm. La desviación de la superficie del rodillo se mantiene en ≤0,005 mm y la coaxialidad en ≤0,01 mm. Después del mecanizado de precisión CNC y el equilibrio dinámico de alta velocidad, se garantiza una vibración muy baja durante la rotación a alta velocidad, junto con recubrimientos uniformes y estabilidad de los rodamientos a largo plazo, aprovechando plenamente los beneficios medioambientales del control totalmente eléctrico y el funcionamiento sin aceite.

4. Parámetros operativos y condiciones ambientales: también críticos

La potencia de calefacción se ajusta con precisión mediante una fuente de alimentación con funciones de arranque suave y control de potencia constante, lo que permite una respuesta rápida a los ajustes de temperatura. La velocidad lineal de la superficie del rollo debe coincidir y entrelazarse con la potencia de calentamiento, utilizando un motor de accionamiento de frecuencia variable. Una velocidad lineal excesiva provoca una absorción de calor insuficiente por parte del material, mientras que una velocidad demasiado baja puede provocar un sobrecalentamiento. Una combinación adecuada no sólo garantiza la calidad del producto sino que también logra ahorros de energía, razón por la cual los rodillos calefactores electromagnéticos ahorran aproximadamente un 60 % de energía en comparación con los rodillos de aceite térmico. La temperatura ambiente y la humedad afectan la precisión de los componentes electrónicos en el gabinete de control; por lo tanto, se necesita aire acondicionado o deshumidificadores para mantener la temperatura y la humedad constantes. Además, se instalan cortinas de aire o protectores térmicos en ambos extremos del rollo para reducir la alteración del flujo de aire ambiental en la temperatura de la superficie del rollo, lo que garantiza un control de temperatura estable.

5. Estrategia de control y gestión térmica: la garantía final para un control de temperatura de alta precisión

Se adopta un esquema de control de temperatura independiente de múltiples zonas, con cada zona de calefacción equipada con su propio sensor y módulo de regulación de energía. Los sensores se colocan cerca de la pared interior del rollo para minimizar el retraso en la medición. Combinado con PID autoajustable o algoritmos de control difuso y muestreo de alta velocidad, la diferencia de temperatura de la superficie del rodillo se puede controlar dentro de ±0,5°C, e incluso ±0,2°C en aplicaciones de alta gama. El sistema de refrigeración utiliza una estructura de refrigeración interna: el aire comprimido o el agua de refrigeración circulante se alimenta a través del eje central, con válvulas de control proporcionales para lograr un cambio suave entre calefacción y refrigeración, lo que reduce en gran medida el tiempo de espera y evita el estrés térmico excesivo. La capa aislante utiliza un diseño de rotura de puente térmico con materiales que tienen una conductividad térmica inferior a 0,05 W/(m·K). La refrigeración por aire forzado con disipadores de calor en los extremos del eje garantiza un funcionamiento estable del rodamiento a largo plazo. Estas medidas de mejora mejoran colectivamente la eficiencia de la calefacción, la uniformidad de la temperatura y la vida útil, cumpliendo plenamente con los exigentes requisitos de alta temperatura, alta precisión y rendimiento ambiental limpio en procesos avanzados, desde el calandrado de caucho/plástico hasta la síntesis de fibras químicas.

Resumen

El rodillo calefactor electromagnético utiliza inducción electromagnética para lograr el autocalentamiento del rodillo, ofreciendo una alta eficiencia térmica y una diferencia de temperatura de la superficie del rodillo controlable dentro de ±0,5°C. A través de la optimización sinérgica de la selección de materiales, la coincidencia de parámetros electromagnéticos, los procesos de fabricación y las estrategias de control de temperatura, suzhou Jwellmech ( https://www.jwellmech.com/,+86 15806221827) mejora integralmente el rendimiento del rodillo: el acero de grado 50 combinado con calentamiento de frecuencia media permite un rápido aumento de temperatura, mientras que el control de temperatura independiente de múltiples zonas y la estructura de enfriamiento interno garantizan una alta precisión y una larga vida útil.
