En el mundo del procesamiento de plástico, las extrusoras de tornillo único se han ganado la reputación de ser confiables, eficientes y rentables. Estas máquinas se utilizan ampliamente en diversas industrias, incluidos los bienes de embalaje, automotriz, construcción y de consumo. Ya sea que la fabricación de películas de plástico, tuberías, sábanas o perfiles, el rendimiento de una extrusora de un solo tornillo influye directamente en la calidad del producto, la tasa de salida, el consumo de energía y la estabilidad operativa.
Sin embargo, lograr un rendimiento óptimo no ocurre por casualidad. Depende en gran medida del diseño del extrusor, particularmente el tornillo en sí. Comprender los parámetros de diseño clave que rigen cómo funciona un solo tornillo extrusor es esencial para los fabricantes, ingenieros y cualquier persona involucrada en los procesos de extrusión. Este artículo lleva una inmersión profunda en los elementos de diseño del núcleo que afectan el rendimiento del extrusor de tornillo único, explicando su papel y cómo contribuyen a una producción eficiente y de alta calidad.

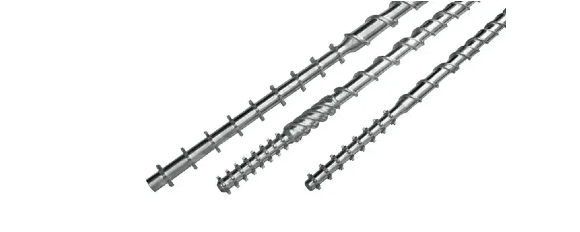

Comprender los conceptos básicos de la extrusión de tornillo único
Antes de explorar los parámetros detallados, es importante comprender los conceptos básicos de cómo funciona un En su núcleo, el extrusor consiste en un motor, un barril, un tornillo giratorio dentro del barril y un dado al final de la máquina. Los gránulos de plástico o el polvo se alimentan al barril desde una tolva, derretidas por calor y cizallamiento mecánico, y luego se empujan a través del dado para formar un perfil continuo. solo extrusor de tornillo .
El rendimiento del extrusor, en términos de rendimiento, calidad de fusión y eficiencia energética, está determinado en gran medida por el diseño de tornillos y cómo interactúa con el polímero que se procesa.
1. Diámetro del tornillo
Uno de los primeros y más fundamentales parámetros de diseño es el diámetro del tornillo. Es el ancho del tornillo a través de sus roscas más externas. El diámetro determina la capacidad general de la extrusora: un diámetro más grande generalmente permite un mayor rendimiento, que es esencial en la fabricación de alto volumen.
Sin embargo, aumentar el diámetro también afecta la transferencia de calor y la velocidad de corte. Para procesar materiales sensibles al calor, un tornillo demasiado grande puede causar calentamiento y degradación excesivos. Por lo tanto, la selección del diámetro apropiado debe equilibrar las necesidades de producción con características del material.
2. Relación de longitud a diámetro de tornillo (relación L/D)
La relación longitud-diámetro, comúnmente denominada relación L/D, es otra consideración de diseño vital. Esta relación compara la longitud del tornillo con su diámetro y generalmente oscila entre 20: 1 y 40: 1 en la mayoría de las aplicaciones.
Una relación L/D más larga ofrece más tiempo de residencia para que el polímero se derrita, mezcle y homogeneice, lo que resulta en una mejor calidad y consistencia de fusión. También permite una devolatilización más eficiente (eliminación de humedad o gases). Sin embargo, los tornillos más largos pueden aumentar el consumo de energía y la caída de presión. Seleccionar la relación L/D correcta implica encontrar un equilibrio entre el rendimiento del procesamiento y la eficiencia operativa.
3. Relación de compresión de tornillo
La relación de compresión de un tornillo es la relación entre el volumen de la zona de alimentación y el volumen de la zona de medición. Influye en cuánto se comprime el polímero a medida que se mueve a través del tornillo. Una relación de compresión típica varía de 2: 1 a 4: 1, dependiendo del material y la aplicación.
Las relaciones de compresión más altas producen polímeros más densos, más completamente derretidos, pero también generan mayores cizallamiento y temperatura. Esto es adecuado para materiales que requieren una fusión intensa pero pueden dañar las resinas sensibles al calor. Por otro lado, las relaciones de compresión más bajas son mejores para materiales y aplicaciones delicadas que requieren fuerzas de corte más bajas.
4. Perfil de tornillo: zonas de alimentación, compresión y medición
Un solo tornillo generalmente se divide en tres zonas distintas, cada una con una función específica:
Zona de alimentación : aquí es donde se introduce el material plástico crudo en el barril. El objetivo principal aquí es mover el material hacia adelante y comenzar a calentarlo.
Zona de compresión : en esta zona, la profundidad del canal disminuye, comprimiendo el material y generando presión y cizallamiento. Aquí es donde ocurren la fusión y la mezcla.
Zona de medición : el material está completamente derretido en esta sección. La profundidad del canal es constante y el tornillo asegura un flujo de polímero estable y homogéneo al dado.
El diseño y la longitud de cada zona varían según el polímero y las necesidades de procesamiento. Por ejemplo, los polímeros cristalinos pueden requerir zonas de compresión más largas, mientras que los polímeros amorfos pueden funcionar bien con los más cortos.
5. Profundidad del canal
La profundidad del canal se refiere al espacio entre la raíz del tornillo y su vuelo (o cresta). Afecta directamente el volumen de material que se transporta a lo largo del tornillo. Un canal más profundo en la zona de alimentación permite más ingesta de material, mientras que los canales menos profundos en la zona de medición generan mayor presión y una mejor mezcla.
La disminución de la profundidad del canal de alimentación a la zona de medición define la relación de compresión. La profundidad de canal mal optimizada puede conducir a una capacidad subutilizada, fusión inconsistente o cizallamiento excesivo, lo que afecta la calidad del producto.
6. Diseño y tono de vuelo de tornillo
El vuelo del tornillo es el borde elevado que espiraliza a lo largo del eje del tornillo, similar a una rosca en un perno. El tono del tornillo, la distancia entre dos vuelos adyacentes, determina qué tan rápido se empuja el material hacia adelante.
Los tornillos estándar tienen un tono constante, pero algunas aplicaciones especializadas pueden requerir tornillos de tono variables. Los vuelos de tono cortos ofrecen más acumulación de presión y una mejor fusión, mientras que los vuelos de tono más largos son mejores para las operaciones de alto rendimiento.
El diseño de vuelo también afecta qué tan bien se transmite y se mezcla el material. La nitidez, el ángulo y el grosor del vuelo deben adaptarse a las propiedades del polímero y los objetivos de extrusión.
7. Mezclar secciones y elementos de corte
En ciertas aplicaciones, se agregan secciones de mezcla adicionales al tornillo para mejorar la mezcla y la dispersión. Estos pueden ser vuelos de barrera, mezcladores Maddock o secciones de mezcla espiral que promueven una mezcla intensiva sin aumentar demasiado la longitud del tornillo.
Las secciones de mezcla ayudan a lograr una calidad de fusión uniforme y eliminar 'manchas muertas ' donde el plástico sin fundir podría causar defectos. Sin embargo, también pueden aumentar la presión y el consumo de energía, por lo que deben elegirse cuidadosamente en función de la sensibilidad y la producción deseada del material.
8. Zonas de calentamiento de barril y control de temperatura
Mientras que la acción mecánica del tornillo contribuye a la fusión, los calentadores externos que rodean el barril juegan un papel importante en el control del proceso. El barril se divide en zonas, cada una calentada independientemente para mantener temperaturas precisas adecuadas para el polímero que se procesa.
El control adecuado de la temperatura asegura que el polímero se derrita uniformemente, reduciendo el riesgo de degradación térmica, flujo deficiente o propiedades inconsistentes del producto. La integración entre el diseño del tornillo y la zonificación de temperatura es esencial para un rendimiento óptimo.
9. Material de construcción y tratamiento de superficie
Los materiales utilizados para fabricar el tornillo y el barril afectan significativamente la durabilidad y la resistencia al desgaste de la extrusora. Los materiales comunes incluyen acero nitrio, aceros de herramientas endurecidas y acero inoxidable para materiales corrosivos.
Los recubrimientos superficiales como el enchapado cromado o las superposiciones bimetálicas se aplican para resistir el desgaste, la corrosión y la acumulación de material. Especialmente en procesos que involucran materiales abrasivos o corrosivos, seleccionar el material de construcción correcto extiende la vida del equipo y mantiene el rendimiento con el tiempo.
10. Compatibilidad de diseño de presión y matriz
Finalmente, aunque no es parte del tornillo en sí, el dado al final de la extrusora y el rendimiento del tornillo de influencia de la presión posterior resultante. La presión de la espalda alta mejora la mezcla pero aumenta la demanda de energía. Si el tornillo no está diseñado para manejar esta presión, puede resultar en un flujo inconsistente o un desgaste prematuro.
Por lo tanto, el tornillo y el dado deben diseñarse en armonía para garantizar un flujo de fusión constante, estabilidad dimensional del producto y propiedades mecánicas.
Por qué importan estos parámetros
Cada fabricante y usuario de extrusores enfrenta un desafío común: equilibrio de rendimiento, calidad de derretimiento, uso de energía y longevidad de la máquina. Todos los parámetros discutidos anteriormente están interconectados. Un cambio en uno puede influir en el rendimiento de otro. Por ejemplo, aumentar la velocidad del tornillo podría mejorar el rendimiento, pero elevar la temperatura y la cizalla de fusión, dañando potencialmente materiales sensibles al calor.
Comprender cómo funcionan estos parámetros juntos ayuda:
Optimización de condiciones del proceso
Elegir el tornillo derecho para materiales específicos
Reducción de defectos y desechos
Mejora de la eficiencia energética
Lograr la calidad constante del producto
Conclusión
El tornillo único en una extrusora puede parecer directa, pero sus detalles de diseño afectan significativamente la eficiencia y la calidad del proceso de extrusión. Elementos como el diámetro del tornillo, la geometría de vuelo, la relación de compresión y las secciones de mezcla funcionan juntas para influir en cómo los materiales plásticos se derriten, se mezclan y empujan a través del dado. Un tornillo bien diseñado garantiza una salida consistente, eficiencia energética y una calidad óptima del producto.
Para los profesionales en el procesamiento de polímeros, ya sea operadores de TI, ingenieros o gerentes de producción, la comprensión de estos factores de diseño es crucial para mejorar el rendimiento, resolver problemas de producción y seleccionar el equipo adecuado para las necesidades actuales y futuras. A medida que avanza la tecnología de extrusión, trabajar con fabricantes e ingenieros de equipos experimentados se vuelve aún más importante. Con el diseño de tornillo derecho y la estrategia operativa, su extrusor de tornillo único puede seguir siendo un activo confiable y de alto rendimiento en su línea de producción.
