¿Cómo funciona una extrusora de un solo tornillo?

La extrusora de un solo tornillo funciona como el caballo de batalla fundamental de la fabricación continua de polímeros y plásticos, impulsando la gran mayoría de los procesos de extrusión básicos a nivel mundial. Si bien el concepto básico de un tornillo giratorio dentro de un barril calentado parece sencillo, entender mal las realidades termodinámicas del proceso de fusión y la geometría del tornillo conduce a especificaciones subóptimas del equipo, una degradación severa del material y tasas de producción altamente ineficientes. Los operadores frecuentemente calculan mal el equilibrio entre el corte mecánico y el calentamiento externo, lo que resulta en una mala calidad de la masa fundida y aumentos repentinos en la matriz. Esta guía de evaluación técnica desglosa las operaciones mecánicas y térmicas precisas de estos sistemas. Comprender estos principios básicos de ingeniería es un requisito previo estricto para evaluar con precisión a los proveedores, especificar diseños personalizados y mitigar los riesgos operativos en la fábrica.

• Energía mecánica frente a energía térmica: la mayor parte del polímero que se funde en una extrusora de un solo tornillo es impulsada por un corte mecánico (fricción) generado por el tornillo giratorio, no solo por los calentadores externos del cilindro.
• Geometría específica de zona: la eficiencia de la extrusión depende de la calibración precisa de las zonas de alimentación, transición y medición para que coincidan con la reología específica del polímero.
• Diseño basado en aplicaciones: los tornillos disponibles en el mercado a menudo fallan en aplicaciones especializadas; Lograr resultados de alto rendimiento requiere perfiles de tornillo personalizados adaptados al producto final.
• El paradigma moderno: Los diseños modernos de un solo tornillo están evolucionando rápidamente hacia operaciones de alta velocidad, alta eficiencia y altamente especializadas, superando los límites físicos de los límites de producción tradicionales.
• Evaluación del proveedor: La selección de equipos requiere evaluar no sólo el gasto de capital inicial, sino también la capacidad del proveedor en calidad metalúrgica, ingeniería personalizada y servicio durante el ciclo de vida.

La mecánica central: el principio de funcionamiento de la extrusión de un solo tornillo

El principal criterio de éxito para cualquier proceso de extrusión es lograr una masa fundida completamente homogénea a una temperatura y presión constantes sin degradar las cadenas de polímero. El sistema debe convertir continuamente los gránulos de resina sólida en un fluido viscoso uniforme y bombearlo a través de un troquel restrictivo a un ritmo altamente estable. Las variaciones en la temperatura o presión de la masa fundida se traducen directamente en imprecisiones dimensionales, variaciones de calibre y defectos físicos en el producto extruido final.

Para comprender con precisión la mecánica de fluidos dentro del cañón, los ingenieros utilizan un modelo mental fundamental conocido como modelo cinemático "invertido". En lugar de visualizar un tornillo girando dentro de un cilindro estacionario, gira el marco de observación e imagina el cilindro girando alrededor de un tornillo completamente estacionario. Esta perspectiva cinemática simplifica drásticamente el cálculo de las velocidades de corte, el arrastre de la película de polímero y los perfiles de velocidad del canal descendente. Al considerar el cilindro como el componente móvil, se puede ver claramente cómo la fricción entre el polímero sólido y la pared del cilindro arrastra físicamente el material hacia adelante por el canal del tornillo. Este movimiento relativo genera las intensas fuerzas de corte necesarias para la disipación viscosa, que actúa como fuente principal de calor para fundir el polímero.

El tornillo de extrusión estándar está dividido en tres zonas funcionales distintas, cada una diseñada para una fase específica del proceso continuo.

En la zona de alimentación, la eficiencia del transporte depende en gran medida de mantener un alto coeficiente de fricción en la pared del barril y un bajo coeficiente de fricción en la raíz del tornillo. Los operadores deben controlar estrictamente el agua de refrigeración de la garganta de alimentación para evitar que la resina se adhiera a la raíz del tornillo, lo que detiene inmediatamente el transporte.

La zona de transición dicta la realidad termodinámica de la fusión. A medida que el diámetro de la raíz aumenta gradualmente, se comprime el material. Se forma un "lecho sólido" de gránulos sin fundir contra el tramo de cola, mientras que se forma un "charco de derretimiento" en el tramo de cabeza. El polímero se funde principalmente en la superficie del barril, es raspado por el avance del vuelo y se acumula en el creciente charco de fusión. Un modo de falla crítico aquí es la ruptura del lecho sólido. Si el lecho sólido se fractura prematuramente, los trozos no fundidos avanzan hacia la zona de dosificación, lo que provoca salidas no fundidas y violentas fluctuaciones de presión en el cabezal de la matriz.

Una idea errónea muy extendida en las fábricas es que las bandas calentadoras externas proporcionan la mayor parte de la energía necesaria para fundir el plástico. En realidad, el par del motor de accionamiento se convierte directamente en energía térmica mediante una disipación viscosa dentro de la masa fundida de polímero. La fricción de corte mecánico generada por el tornillo giratorio contra el polímero altamente viscoso proporciona hasta el 80% de la energía de fusión durante las operaciones en estado estacionario. Los calentadores externos principalmente llevan la máquina a la temperatura de funcionamiento durante el arranque inicial y mantienen el punto de ajuste contra la pérdida de calor ambiental.

Componentes clave y arquitectura del sistema

Desglosar la arquitectura física de la máquina establece dimensiones de evaluación claras y objetivas para la adquisición y el mantenimiento industrial pesado.

Las extrusoras requieren una transmisión de potencia masiva de alto par y baja velocidad. El motor de accionamiento y la caja de cambios deben generar una fuerza de rotación constante para superar la inmensa resistencia del viscoso polímero fundido. Se puede decir que el conjunto del cojinete de empuje es el componente mecánico más crítico de todo el tren de transmisión. Debe absorber la enorme fuerza axial hacia atrás generada al empujar la masa fundida de alta viscosidad hacia adelante a través de una matriz altamente restrictiva. Si se calcula la presión en la cabeza multiplicada por el área de la sección transversal del tornillo, el empuje hacia atrás resultante es enorme. Un cojinete de empuje defectuoso provoca la destrucción inmediata y catastrófica de la caja de cambios.

Los requisitos metalúrgicos para tornillos y cilindros son excepcionalmente estrictos. Deben resistir el desgaste abrasivo extremo de los polímeros rellenos, las altas presiones internas y la liberación de gases corrosivos de materiales como el PVC o los fluoropolímeros. Los revestimientos bimetálicos del barril, la nitruración profunda y los revestimientos de aleaciones especializadas son tratamientos estándar para la resistencia al desgaste y la corrosión.

1. Evaluar la profundidad y dureza de la capa nitrurada. La nitruración con gas estándar debe alcanzar una profundidad de al menos 0,5 mm a 0,8 mm con una dureza superficial superior a 900 HV.
2. Inspeccione las técnicas de revestimiento duro del vuelo. Las aplicaciones de alto desgaste requieren superposiciones soldadas como Colmonoy 56 o Stellite en los radios de vuelo para evitar la pérdida prematura de diámetro.
3. Verifique las tolerancias de rectitud y concentricidad. Un tornillo deformado rozará el cañón, provocando irritación inmediata y un desgaste catastrófico de metal con metal.
4. Evaluar el proceso de fundición de barriles bimetálicos. La fundición centrífuga debe garantizar una capa de desgaste uniforme y libre de porosidad que se adhiera perfectamente al acero de soporte.

Al evaluar un proveedor de un solo tornillo y cilindro , evalúe sus tolerancias de mecanizado y procesos de endurecimiento de materiales. Los espacios libres estrechos entre la hélice y la pared del barril son esenciales para evitar fugas de flujo sobre las hélices, lo que reduce drásticamente la eficiencia del bombeo y aumenta el tiempo de residencia, lo que lleva a la degradación del material.

La extrusora debe interactuar perfectamente con geometrías de matriz específicas para dictar la forma del producto final. Ya sea que se utilicen matrices planas para fundición de láminas o matrices anulares para tuberías y películas sopladas, el diseño del cabezal de la matriz debe mantener la uniformidad de presión y temperatura establecida por la zona de medición. Una mala integración aguas abajo provoca desequilibrios en el flujo, lo que da lugar a productos deformados, estresados ​​o fuera de especificaciones.

Configuraciones y personalización específicas de la aplicación

Los diferentes sectores manufactureros requieren diseños de tornillos muy específicos para lograr resultados de producción específicos. Las geometrías de uso general disponibles en el mercado rara vez ofrecen un rendimiento óptimo en diversas familias de polímeros.

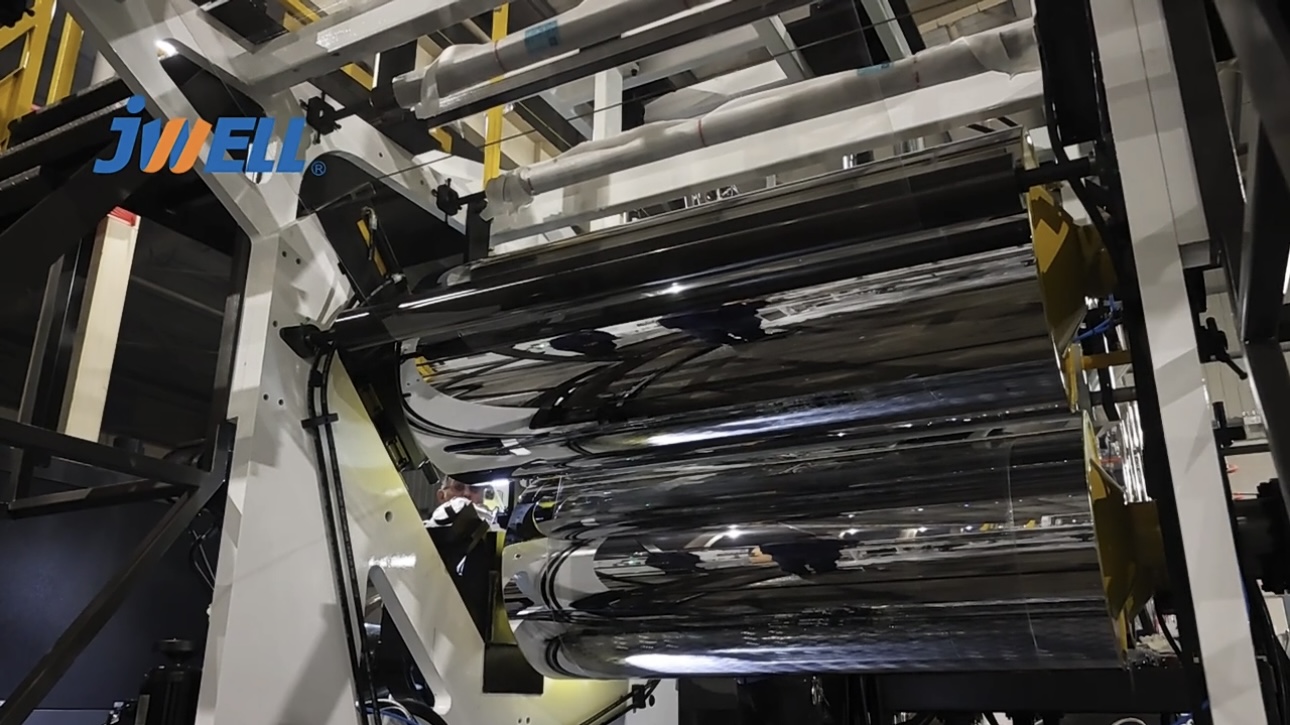

La producción de bandas planas exige una uniformidad extrema de la fusión. Un tornillo de extrusión de láminas y películas se centra en gran medida en prevenir variaciones de calibre y defectos ópticos como geles, productos no fundidos o líneas de flujo. Estos tornillos integran frecuentemente listones de barrera en la zona de transición. Una barrera separa físicamente el lecho sólido del baño de fusión, evitando absolutamente la ruptura del lecho sólido y garantizando que solo avance el polímero completamente fundido. Además, se incorporan mezcladores Maddock, de piña o de cizalla en espiral al final de la zona de medición para una mejor homogeneización térmica y distributiva justo antes de que la masa fundida ingrese al molde plano.

La aplicación de capas aislantes y protectoras en alambres y cables eléctricos a altas velocidades de línea presenta realidades operativas únicas. El proceso requiere la integración de matrices de cruceta y exige una estabilidad extrema a alta presión para garantizar un espesor de recubrimiento uniforme y libre de defectos alrededor del conductor de cobre o aluminio de rápido movimiento. Incluso los aumentos repentinos menores en esta aplicación causan inmediatamente puntos desnudos, diámetros sobredimensionados o fallas en la prueba de chispa.

Los enfoques únicos para todos comprometen gravemente el rendimiento y la calidad. Un diseño de tornillo de extrusión personalizado optimiza la relación longitud-diámetro (L/D) y la relación de compresión según el índice de flujo de fusión (MFI), la densidad aparente, la sensibilidad al corte y la estabilidad térmica de la resina específica.

Extrusoras de un solo tornillo versus extrusoras de doble tornillo: una evaluación comparativa

Elegir entre tecnologías de uno y dos tornillos requiere un marco claro e imparcial basado en compensaciones operativas, complejidad mecánica y valor de producción general.

Las extrusoras de doble tornillo ofrecen una mezcla dispersiva y distributiva superior. Sus tornillos entrelazados son absolutamente esenciales para combinar materiales con mucho relleno, alear distintos polímeros e incorporar altas cargas de colorantes o aditivos. Sin embargo, las extrusoras de un solo tornillo son generalmente mucho más eficientes y estables a la hora de generar una presión alta y constante. Esto los convierte en la opción preferida para operaciones de formación de perfiles donde la resistencia del troquel es significativa.

Los tornillos individuales presentan costos de capital y mantenimiento significativamente menores. Los tornillos gemelos implican cajas de engranajes muy complejas para accionar dos ejes muy próximos, mayores tasas de desgaste debido a las fuerzas entremezcladas y enormes costos de reemplazo de elementos de tornillos modulares y cilindros segmentados.

La maquinaria moderna de un solo tornillo se está desarrollando rápidamente hacia velocidades de tornillo más altas y diseños de barrera especializados. Estos avances reducen la brecha de rendimiento con las extrusoras de doble tornillo para aplicaciones específicas, ofreciendo tasas de mezcla y producción mejoradas sin los gastos generales de mantenimiento adicionales de los sistemas de doble tornillo.

1. Especifique un solo tornillo para procesar materiales vírgenes o precompuestos donde la estabilidad de la presión es el requisito principal.
2. Especifique un solo tornillo para operaciones de extrusión de perfiles estándar, fabricación de tuberías y película soplada.
3. Especifique un solo tornillo para recubrimiento de alambres y cables donde las altas velocidades de línea exigen una entrega de material fundido constante y sin sobretensiones.
4. Especifique un solo tornillo para aplicaciones de fundición de láminas que utilizan poliolefinas estándar o PET.

Evaluación de proveedores y mitigación de riesgos de implementación

Una mala selección de proveedores conlleva enormes riesgos de implementación, incluido el desgaste prematuro del equipo, una producción inconsistente y un tiempo de inactividad prolongado y costoso.

Un fabricante calificado de extrusoras de un solo tornillo debe demostrar sólidas capacidades internas de ingeniería y modelado reológico. Deben proporcionar datos transparentes sobre el abastecimiento metalúrgico de sus cilindros y tornillos, demostrando el origen y el tratamiento del acero. Además, las pruebas de rendimiento verificables, como las rigurosas pruebas de aceptación en fábrica (FAT) utilizando sus resinas de producción específicas, no son negociables antes de autorizar la entrega del equipo.

El desgaste del tornillo y del cilindro es inevitable debido a la abrasión y corrosión continuas. Asociarse con un proveedor que brinde un servicio integral de máquinas de extrusión de plástico es crucial para la rentabilidad a largo plazo. Esto incluye establecer programas de mantenimiento predictivo, garantizar una rápida disponibilidad de piezas de repuesto y ofrecer servicios profesionales de reconstrucción o repintado de tornillos para extender la vida útil de su equipo de capital.

Conclusión

1. Audite sus líneas de extrusión actuales de inmediato para detectar signos de aumento de presión, derretimiento o carga excesiva del motor, documentando los parámetros operativos exactos durante estos eventos.
2. Recopile una lista completa de las formulaciones de sus materiales específicos, incluida la densidad aparente, el índice de flujo de fusión y los porcentajes de remolido, para que sirva como base para cualquier actualización del equipo.
3. Retire los tornillos existentes durante la próxima ventana de mantenimiento y mida los diámetros exteriores de las aletas con micrómetros para calcular las tasas de desgaste exactas y la vida útil restante.
4. Consulte con un fabricante especializado para ejecutar una simulación reológica personalizada basada en sus materiales documentados para determinar si una barrera o un mezclador especializado aumentará su rendimiento.

Preguntas frecuentes

P: ¿Cuál es la relación L/D estándar para una extrusora de un solo tornillo?

R: Una relación estándar de longitud a diámetro (L/D) normalmente oscila entre 24:1 y 30:1. Las aplicaciones específicas dictan la proporción exacta. Se utilizan relaciones más cortas, como 20:1, para materiales sensibles al corte, como el PVC, para minimizar el tiempo de residencia. Se requieren relaciones más largas de 33:1 o más para el procesamiento de poliolefinas de alto rendimiento y aplicaciones que necesitan una amplia capacidad de mezcla y fusión.

P: ¿Cómo genera calor una extrusora de un solo tornillo?

R: El calor se genera mediante un equilibrio de fricción de corte mecánico y calentadores de barril externos. El tornillo giratorio crea una fricción intensa dentro del polímero viscoso, convirtiendo el par del motor de accionamiento directamente en energía térmica a través de la disipación viscosa. Los calentadores externos proporcionan principalmente calor de arranque inicial y mantienen el perfil de temperatura contra pérdidas ambientales.

P: ¿Se puede utilizar una extrusora de un solo tornillo para hacer compuestos?

R: Tiene graves limitaciones en la composición en comparación con los tornillos gemelos, ya que carece de la mezcla dispersiva intensiva necesaria para altas cargas de aditivos o para descomponer aglomerados. Sin embargo, la incorporación de secciones de mezcla especializadas como Maddock o mezcladoras en espiral actúa como una mitigación parcial para tareas de mezcla de colores o compuestos muy ligeros.

P: ¿Qué es la "ruptura del lecho sólido" y cómo afecta la calidad del producto?

R: La ruptura del lecho sólido ocurre cuando el lecho de polímero no fundido en la zona de transición se fractura prematuramente antes de fundirse por completo. Esto permite que trozos sólidos no fundidos entren en la zona de medición y pasen a través del troquel, lo que produce graves defectos superficiales, geles y violentos aumentos repentinos de presión.

P: ¿Qué causa el aumento repentino en una extrusora de un solo tornillo?

R: El aumento repentino generalmente es causado por fallas técnicas como alimentación inconsistente desde la tolva, perfiles de temperatura inadecuados que causan puentes en la garganta de alimentación, ruptura del lecho sólido en la zona de transición o una falta de coincidencia fundamental entre la geometría del tornillo y la reología específica de la resina.

P: ¿Con qué frecuencia se deben reemplazar el tornillo y el cilindro de extrusión?

R: Los plazos de reemplazo varían drásticamente según los materiales de procesamiento. El procesamiento de polímeros rellenos de vidrio altamente abrasivos puede requerir un reemplazo cada 1 o 2 años. El procesamiento de poliolefinas vírgenes y limpias puede permitir que los componentes duren de 5 a 10 años. Las prácticas rutinarias de medición del desgaste micrométrico son esenciales para determinar los programas de reemplazo exactos.

P: ¿Cuál es la relación de compresión en extrusión?

R: La relación de compresión es la relación entre la profundidad del vuelo en la zona de alimentación y la profundidad del vuelo en la zona de medición. Determina exactamente cuánto se comprime el polímero a medida que se funde, lo cual es fundamental para expulsar el aire atrapado y garantizar una transferencia de calor uniforme hacia el baño de fusión.
