El cambio hacia envases sostenibles y la creciente dependencia de las escamas de PET reciclado (rPET) han cambiado fundamentalmente los requisitos de rendimiento para la extrusión de láminas planas. Los procesadores enfrentan el doble desafío de maximizar la capacidad de rendimiento, que a menudo supera los 1000 a 4000 kg/h, y al mismo tiempo controlar estrictamente la caída de la viscosidad intrínseca (IV), la tolerancia del calibre y la claridad óptica. Navegar por la adquisición de un sistema de extrusión de alto capital requiere ir más allá de las hojas de especificaciones básicas. Esta guía desglosa el proceso técnico, las configuraciones de equipos críticos y los marcos de evaluación necesarios para seleccionar un sistema que garantice el retorno de la inversión y la estabilidad operativa a largo plazo. Examinaremos las realidades mecánicas del procesamiento de polímeros sensibles a la humedad y describiremos las especificaciones exactas necesarias para mantener entornos de producción continuos y de alto rendimiento.
- El manejo de materiales dicta el rendimiento: la elección entre torres tradicionales de cristalización/secado y sistemas avanzados de ventilación al vacío de doble tornillo impacta directamente el consumo de energía y las capacidades de procesamiento de rPET.
- La sinergia de los componentes es fundamental: lograr tolerancias de espesor estrictas depende de la sincronización precisa de la bomba de fusión, la matriz plana y la calandria de tres rodillos.
- La evaluación del proveedor requiere escrutinio: asociarse con un fabricante confiable de líneas de extrusión de láminas de PET requiere evaluar el abastecimiento de sus componentes, la infraestructura de soporte posventa y la capacidad de proporcionar pruebas de materiales verificables.
- La rentabilidad a largo plazo va más allá del gasto de capital: la rentabilidad a largo plazo depende de accionamientos energéticamente eficientes, sistemas de control de calibre automatizados y la durabilidad de las piezas de desgaste.
Definición de criterios de éxito para la producción de láminas de PET
KPI de producción y requisitos de uso final
Establecer métricas de referencia es el primer paso para definir una operación de extrusión exitosa. Debe definir la tasa de producción objetivo en kg/h, la velocidad de línea requerida en m/min y las tasas de desperdicio aceptables. Las capacidades del equipo deben corresponderse directamente con las aplicaciones del producto final. Los envases termoformados, los blister, los sustratos imprimibles y los envases de barrera de grado médico exigen configuraciones de línea específicas. También debe establecer rangos aceptables de claridad óptica, específicamente porcentaje de turbidez y resistencia mecánica para cumplir con las especificaciones del cliente. Una línea de termoformado estándar podría alcanzar 1200 kg/h con una tolerancia de espesor de ±2 %, mientras que una línea de envasado médico especializada podría funcionar más lentamente pero requerir integridad de barrera absoluta y cero defectos ópticos.
| Aplicación | Espesor típico (mm) | Indicador clave de rendimiento | Material primario Enfoque |
| Envases de alimentos termoformados | 0,2 - 1,0 | Alto rendimiento, baja neblina | rPET/mezcla virgen |
| Paquetes de ampollas médicas | 0,15 - 0,5 | Tolerancia de calibre estricta, barrera | 100% PET Virgen / PETG |
| Sustratos imprimibles | 0,3 - 0,8 | Tensión superficial, planitud | PET virgen |
| Bandejas de calibre pesado | 1,0 - 2,5 | Resistencia al impacto, rigidez | Núcleo de rPET / Piel Virgen |
Flexibilidad de entrada de materiales y versatilidad de polímeros
El procesamiento de gránulos de PET 100 % virgen, la trituración interna del esqueleto y un alto porcentaje de hojuelas de rPET posconsumo presentan diferencias operativas distintivas. Las variaciones del contenido de humedad y de la densidad aparente impactan directamente la estabilidad de la línea y la consistencia de la salida. La evaluación de la viabilidad técnica de una línea de polímeros múltiples ofrece flexibilidad operativa. El procesamiento de PP y PS en la misma línea física mediante configuraciones modulares de tornillos y matrices le permite adaptarse a las demandas cambiantes del mercado sin invertir en líneas completamente nuevas. Cuando se utiliza rPET, la densidad aparente puede fluctuar enormemente desde 250 kg/m³ hasta 450 kg/m³, lo que requiere sistemas de dosificación gravimétricos robustos para mantener una velocidad de alimentación constante en la garganta del extrusor.
El proceso de extrusión de láminas de PET: mecánica paso a paso
Mecánica de Pretratamiento y Cristalización
La torre de cristalización desempeña un papel vital en el procesamiento de escamas de PET amorfo o triturado. Evita que se pegue y se apelmace durante el secado a alta temperatura. La agitación mecánica y los perfiles de calentamiento específicos convierten el PET amorfo en un estado semicristalino. Este paso garantiza que el material fluya suavemente hacia la fase de secado o extrusión sin formar puentes ni aglomerarse. Las velocidades del agitador y las rampas de temperatura deben calibrarse cuidadosamente; calentar demasiado rápido hace que las superficies de las escamas se derritan y se fusionen, apagando por completo el sistema de manipulación de materiales.
Preparación de materiales y deshumidificación
Eliminar la humedad es esencial para evitar la degradación hidrolítica y la pérdida catastrófica de IV durante la fusión. Debe alcanzar un punto de rocío inferior a -40°C. Las torres de secado desecantes tradicionales ofrecen confiabilidad comprobada. Los sistemas de tambor rotatorio por infrarrojos (IRD) proporcionan tiempos de secado más rápidos. La ventilación asistida por vacío por extrusión directa elimina la necesidad de un secado previo extenso, lo que ofrece importantes ahorros de energía al procesar rPET.
- Monitorear continuamente los niveles de humedad de las escamas entrantes.
- Mantenga los ciclos de regeneración del lecho desecante estrictamente de acuerdo con las especificaciones del fabricante.
- Verifique los sensores de punto de rocío semanalmente usando un higrómetro de mano calibrado.
- Limpie las rejillas del tambor giratorio para evitar la acumulación de polvo y la restricción del flujo de aire.
Plastificación y Homogeneización
Dentro del cilindro extrusor, los procesos de cizallamiento térmico y mecánico funden el polímero. La zona de temperatura es fundamental para lograr una fusión uniforme sin degradar la cadena polimérica ni inducir un amarillamiento térmico. El diseño adecuado del tornillo garantiza una mezcla y homogeneización exhaustivas, entregando una masa fundida consistente a los componentes posteriores. La zona de alimentación debe permanecer lo suficientemente fría para evitar la fusión prematura, mientras que las zonas de compresión y medición deben equilibrar el calor de corte con el enfriamiento del barril para mantener una temperatura de fusión típicamente entre 270 °C y 285 °C.
Filtración y desgasificación del fundido
Los cambiadores de pantalla continuos eliminan partículas no fundidas, papel, aluminio y contaminantes extraños. Esto es obligatorio al procesar rPET. Las zonas de desgasificación al vacío de múltiples etapas funcionan bajo alto vacío, generalmente por debajo de 10 mbar, para eliminar compuestos orgánicos volátiles (COV), acetaldehído y humedad residual. Esto garantiza que la hoja final cumpla con los estándares ópticos y de calidad alimentaria. Si no se mantienen niveles de vacío adecuados, se producen burbujas microscópicas dentro de la lámina, lo que arruina la claridad óptica y compromete la resistencia mecánica.
Conformado, enfriamiento y pulido de láminas
La masa fundida de polímero pasa a través de la matriz plana a la calandria de tres rodillos. La temperatura del rollo, la presión de compresión y las velocidades de enfriamiento dictan la cristalinidad, el espesor y el acabado superficial de la lámina final. El control preciso de estos parámetros garantiza que la lámina permanezca amorfa y transparente, lista para termoformar o enrollar. El agua de refrigeración que circula a través de los rodillos debe ser muy turbulenta para maximizar la transferencia de calor, y las superficies de los rodillos deben pulirse hasta obtener un acabado de espejo para impartir un alto brillo a la lámina extruida.
Componentes críticos del equipo y opciones de configuración

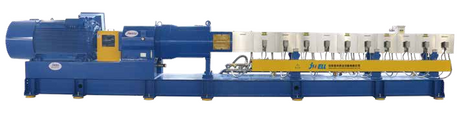

Selección de extrusora: de un solo tornillo o de doble tornillo
Las extrusoras de un solo husillo son fiables pero requieren sistemas intensivos de presecado y cristalización. Las extrusoras de doble tornillo co-rotativo ofrecen capacidades superiores de mezcla y procesamiento directo de escamas de rPET sin presecado. Al evaluar un fabricante de cilindros y tornillos de extrusión , céntrese en la metalurgia, como las aleaciones bimetálicas y los recubrimientos protectores de alto desgaste. La relación L/D debe optimizarse para la sensibilidad hidrolítica del PET. Los sistemas de doble tornillo utilizan elementos de corte profundo en la sección de alimentación para manejar hojuelas de baja densidad aparente, pasando a bloques de amasado que imparten la cantidad exacta de cizallamiento necesaria para fundir sin una degradación excesiva.
Bombas de fusión y sistemas de filtración
Las bombas de engranajes eliminan el aumento de presión en la extrusora y garantizan un flujo volumétrico constante al troquel. Esto minimiza la variación del ancho en la dirección de la máquina. Los sistemas de filtración de retrolavado ofrecen capacidades de autolimpieza. Los cambiadores de criba continuos de doble pistón permiten una producción ininterrumpida durante los cambios de criba, manteniendo la estabilidad de la línea y la producción. La bomba de fusión actúa como un dispositivo dosificador, aislando el troquel de las fluctuaciones de presión aguas arriba causadas por la variación de la densidad aparente del triturado o el cegamiento de la criba.
La arquitectura de matriz plana y bloque de alimentación
El diseño del canal de flujo interno, específicamente los troqueles para perchas, garantiza una distribución uniforme del fundido en todo el ancho de la hoja. Los sistemas de bloques de alimentación de coextrusión multicapa varían desde configuraciones estándar A/B/A hasta estructuras de barrera de 9 capas altamente complejas que utilizan EVOH, PE y núcleos triturados. Al seleccionar un proveedor de matrices de extrusión de láminas , concéntrese en la estabilidad térmica, los mecanismos de ajuste de los labios y los sistemas de reducción de los bordes. Los troqueles de control automático de perfil (APC) utilizan pernos de expansión térmica conectados a un escáner de espesor posterior para realizar microajustes en tiempo real en el labio del troquel, lo que garantiza un perfil de hoja perfectamente plano.
La pila de calendario de tres rodillos
Las configuraciones de rodillos verticales, horizontales e inclinados se eligen según los requisitos de espesor de la lámina y la viscosidad del fundido. Los rodillos servoaccionados individuales proporcionan un control preciso de la velocidad. Las unidades de control de temperatura del fluido (TCU) precisas y el posicionamiento hidráulico o neumático del espacio entre rodillos garantizan un control preciso del enfriamiento y del espesor. Para láminas de PET delgadas (menos de 0,5 mm), a menudo se prefiere una pila inclinada u horizontal para controlar la baja resistencia a la fusión del polímero cuando sale del troquel.
Bobinado y acumulación aguas abajo
Las unidades de arrastre mantienen la tensión de las láminas. Los sistemas de recorte de bordes y los granuladores en línea permiten el reciclaje directo de los recortes de bordes. El recubrimiento de silicona y las estaciones antiestáticas preparan la lámina para usos finales específicos. Las bobinadoras en voladizo, de torreta y gigantes se seleccionan según los requisitos de diámetro del rollo, los sistemas de control de tensión y los niveles de automatización. Un control adecuado de la tensión evita que los rollos terminados se retraigan o se aplasten durante el almacenamiento y el transporte.
Evaluación y contratación de un proveedor de línea de extrusión de láminas de plástico
Experiencia en ingeniería y coextrusión personalizada
Audite a un proveedor de líneas de extrusión de láminas de plástico para obtener experiencia específica en sistemas de coextrusión, como estructuras multicapa de calidad alimentaria con capas de barrera funcionales. Evalúe su capacidad para personalizar los diseños de las líneas para que se ajusten a las superficies físicas y alturas de techo específicas de las instalaciones. Un proveedor flexible puede adaptar el equipo a su infraestructura existente, diseñando estructuras intermedias para el manejo de materiales o configuraciones de extrusoras en ángulo recto para adaptarse a naves estrechas de fábrica.
Orígenes de los componentes y controles de arquitectura abierta
Los sistemas PLC patentados y bloqueados presentan riesgos de mantenimiento a largo plazo. Los controles de arquitectura abierta, como Siemens o Allen-Bradley, ofrecen flexibilidad y una resolución de problemas más sencilla. Verifique el origen de los subcomponentes críticos, incluidos motores, variadores, cajas de cambios y sensores, para garantizar la confiabilidad y la disponibilidad de las piezas. Los componentes estandarizados significan que su equipo de mantenimiento puede obtener piezas de repuesto localmente en lugar de esperar envíos al extranjero durante una falla de la máquina.
El valor de un servicio de línea de extrusión de láminas llave en mano
Utilizando un proveedor de servicios de línea de extrusión de láminas llave en mano gestiona la integración, las pruebas de aceptación en fábrica (FAT), las pruebas de aceptación en el sitio (SAT) y la capacitación de los operadores. Esto mitiga los riesgos de integración cuando un único proveedor es responsable de la garantía de rendimiento de toda la línea, desde el manejo de la materia prima hasta el rollo terminado. Los proveedores llave en mano se encargan del complejo intercambio entre los mezcladores gravimétricos, el PLC de la extrusora y los controles de tensión de la bobinadora aguas abajo.
Instalación, puesta en marcha y optimización de líneas llave en mano
Preparación de instalaciones e ingeniería estructural
Defina los requisitos de capacidad de carga del piso, especialmente para pilas de calandras pesadas de alta capacidad. El espacio libre en el techo es fundamental para componentes verticales como torres de cristalización. Detalle los diseños de distribución de energía, circuitos de enfriamiento de agua y servicios públicos de aire comprimido antes de que comience la instalación. Una línea de 1.000 kg/h requiere una capacidad sustancial de agua enfriada para eliminar el calor de los rodillos de la calandria; Un tamaño insuficiente del enfriador central limitará gravemente la velocidad máxima de la línea.
Alineación de precisión y calibración de la línea
La alineación láser de la extrusora, el troquel y la calandria evita la tensión mecánica y la distorsión de la hoja. La calibración térmica de los labios de la matriz y los rodillos de la calandria elimina la desviación del calibre en dirección transversal. La alineación adecuada garantiza una calidad constante de la hoja en todo el ancho. Incluso un milímetro de desalineación entre la salida de la matriz y la línea de enfriamiento principal puede inducir tensiones internas que hacen que la lámina se deforme durante operaciones de termoformado posteriores.
Optimización del rendimiento y el rendimiento
Ajuste la velocidad de la línea, la presión de contacto del rodillo y las RPM del extrusor durante la puesta en servicio para que coincidan con recetas de materiales específicas, como un alto contenido de rPET. La optimización garantiza que la línea funcione con la máxima eficiencia manteniendo los estándares de calidad del producto. Los operadores deben establecer recetas de referencia en el PLC para diferentes mezclas de escamas, documentando las temperaturas exactas de fusión, las presiones de la bomba y las velocidades de los rodillos que producen un producto aceptable.
Riesgos de implementación y estrategias de mitigación
Manejo de la caída de la viscosidad intrínseca (IV)
La humedad excesiva o el esfuerzo cortante provocan láminas quebradizas y fallas mecánicas durante el termoformado. Implementar un estricto control del punto de rocío en los secadores. Seleccione una geometría de tornillo optimizada y utilice viscosímetros en línea para monitorear la IV en tiempo real. Si el IV cae por debajo de los umbrales aceptables, los operadores deben verificar inmediatamente el rendimiento del secador y reducir la velocidad del tornillo extrusor para reducir el calentamiento por cizallamiento.
Prevención de líneas de troqueles y variaciones de calibre
La contaminación o la mala distribución del material fundido provoca defectos visuales y espesores fuera de las especificaciones, lo que provoca el rechazo de los rollos. Especificar filtración continua de malla alta. Invierta en matrices de control automático de perfiles (APC) con escáneres de calibre beta o de rayos X. Establecer protocolos estrictos de mantenimiento de troqueles. Se deben utilizar exclusivamente herramientas de latón al limpiar los labios del troquel para evitar rayar las superficies de acero endurecido.
| Tipo de defecto | Causa común | Acción correctiva inmediata |
| Líneas de troqueles continuos | Acumulación de carbón en el labio del troquel | Realice un raspado de labios con herramientas de latón; comprobar la temperatura de fusión. |
| Variación del indicador de dirección de la máquina | Fluctuación de presión de la bomba de fusión | Verificar la estabilidad de la alimentación del extrusor; comprobar el cambiador de pantalla. |
| Variación del ancho de dirección transversal | Ajuste incorrecto del perno del troquel | Recalibrar el escáner APC; ajuste manualmente los pernos térmicos. |
| Neblina o nubosidad | Temperatura del rollo demasiado alta | Disminuir el punto de ajuste de la TCU en el rodillo de enfriamiento primario. |
Ampliación de instalaciones y servicios públicos
Subestimar los requisitos de carga de agua helada, aire comprimido y electricidad para líneas de alta capacidad provoca cuellos de botella operativos. Realizar una auditoría integral de servicios públicos durante la fase de adquisición. Exigir matrices detalladas de consumo al proveedor del equipo. Asegúrese de que los transformadores de sus instalaciones puedan soportar el enorme consumo de corriente inicial al calentar el cilindro del extrusor y las zonas del troquel desde un arranque en frío.
Conclusión
Adquirir una de alto rendimiento línea de extrusión de láminas de PET requiere equilibrar el gasto de capital con la flexibilidad del material y la eficiencia operativa. Defina sus entradas de materiales exactas y salidas requeridas antes de contactar a los proveedores. Realice auditorías exhaustivas de las instalaciones para garantizar los servicios y el espacio adecuados. Priorice a los proveedores que ofrecen controles de arquitectura abierta y programas de capacitación integrales.
- Compile una hoja de especificaciones de material detallada que incluya la densidad aparente, el contenido de humedad y los niveles de contaminación del suministro de rPET previsto.
- Solicite datos verificables del consumo de servicios públicos (energía, agua, aire) de proveedores preseleccionados en función de sus objetivos de rendimiento específicos.
- Programe una prueba de aceptación en fábrica (FAT) utilizando sus materiales de producción reales, no resinas de prueba vírgenes.
- Establezca un programa de mantenimiento preventivo para la limpieza de matrices, cambios de malla e inspección de la bomba de fusión antes de que la línea llegue al sitio.
Preguntas frecuentes
P: ¿Cuál es el punto de rocío ideal para secar hojuelas de PET?
R: El punto de rocío ideal para secar escamas de PET es inferior a -40 °C. Esto evita la degradación hidrolítica y mantiene la viscosidad intrínseca durante el proceso de extrusión. Se requiere un monitoreo constante del desempeño del lecho desecante para mantener este nivel.
P: ¿Puede una extrusora de un solo tornillo procesar escamas 100 % de rPET?
R: Sí, pero requiere amplios sistemas de presecado y cristalización para evitar la caída de la vía intravenosa y garantizar una fusión estable. A menudo se prefieren las extrusoras de doble tornillo con ventilación al vacío para el procesamiento directo de rPET porque evitan la necesidad de silos de secado separados.
P: ¿Qué causa las líneas de troquelado en la extrusión de láminas de PET?
R: Las líneas del troquel generalmente son causadas por contaminación, acumulación de polímero degradado en los labios del troquel o superficies dañadas del troquel. El mantenimiento regular, la filtración de alta calidad y el uso de herramientas de limpieza de latón adecuadas previenen estos defectos visuales.
P: ¿Cómo mejora una bomba de fusión la calidad de la lámina?
R: Una bomba de fusión elimina los aumentos repentinos de presión del extrusor, proporcionando un flujo volumétrico constante y uniforme de polímero al troquel. Esto reduce significativamente las variaciones del calibre en la dirección de la máquina y garantiza un espesor de lámina constante.
P: ¿Por qué es fundamental el control de la temperatura de los rodillos en la pila de calandria?
R: La temperatura del rodillo dicta la velocidad de enfriamiento del polímero fundido. Un control preciso garantiza que el PET permanezca amorfo y transparente, evitando la cristalización no deseada y la turbidez que arruinan la claridad óptica de la lámina.
