Máquinas de extrusión de perfiles de puertas de PVC: guía para la producción de gran volumen

La fabricación de materiales de construcción de gran volumen se basa en minimizar las tasas de desechos, maximizar el tiempo de actividad continuo y lograr un acabado superficial impecable desde el primer momento. La ampliación de la producción de puertas y ventanas de PVC expone las limitaciones de los equipos. Los gerentes de planta frecuentemente luchan contra la inestabilidad de la fundición, las inconsistencias dimensionales a altas velocidades y los cambios prolongados de herramientas que obstaculizan la producción. Seleccionar el equipo adecuado requiere ir más allá de las afirmaciones básicas de rendimiento. Debe evaluar la geometría del extrusor, el flujo coordinado del proceso, la precisión de la calibración y la automatización del control. Esta guía proporciona un marco técnico para evaluar y especificar una línea de producción. Describimos cómo cumplir estrictas tolerancias dimensionales, requisitos estéticos y objetivos de eficiencia operativa sin depender del ensayo y error en la fábrica.

• La geometría del extrusor dicta la estabilidad: los extrusores paralelos de doble tornillo generalmente ofrecen una estabilidad de fusión superior y pueden aumentar la producción hasta en un 30 % para PVC rígido en comparación con las alternativas cónicas, lo que impacta directamente el rendimiento de alto volumen.

• La calibración es el cuello de botella: la longitud y la eficiencia del vacío de la mesa de calibración determinan la velocidad máxima de la línea sin comprometer la integridad estructural del perfil.

• La flexibilidad de las herramientas impulsa el retorno de la inversión: una configuración altamente configurable reduce el tiempo de inactividad al cambiar entre marcos de puertas estándar, paneles de WPC (compuesto de madera y plástico) y perfiles complejos de puertas y ventanas de acero y plástico.

• El acabado integrado agrega valor: la incorporación de un tratamiento de superficie en línea (laminación o estampado en caliente) reduce los costos de procesamiento secundario y acelera el tiempo de comercialización.

• El soporte del proveedor mitiga el riesgo: asociarse con un fabricante establecido de máquinas de extrusión de perfiles que ofrece pruebas de aceptación de fábrica (FAT) rigurosas es fundamental para garantizar una implementación rápida y minimizar los riesgos de adopción.

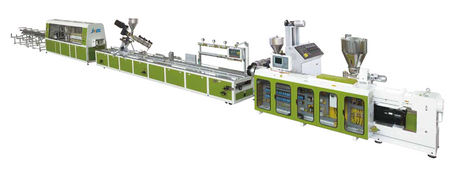

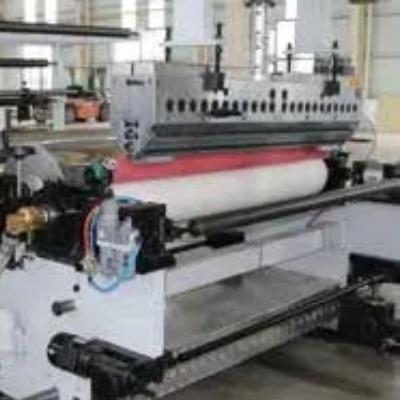

Componentes principales de una máquina extrusora de perfiles de puertas de PVC de gran volumen

Una de gran volumen máquina extrusora de perfiles de puertas de PVC funciona como un sistema sincronizado. Cada componente, desde el alimentador de material hasta la sierra cortadora, debe mantener una coordinación exacta. La selección de componentes dicta directamente la velocidad máxima de la línea y la calidad del perfil final.

Sistemas de accionamiento y motor

El motor de accionamiento principal impulsa el proceso de extrusión. Debe evaluar la capacidad de par y la eficiencia energética de estos motores. Los motores síncronos de imanes permanentes (PMSM) ofrecen distintas ventajas sobre los motores de CA estándar. Proporcionan un par más alto a RPM más bajas y mantienen una excelente eficiencia energética en diferentes condiciones de carga. La actualización a un variador PMSM reduce el consumo eléctrico y minimiza la generación de calor dentro de la carcasa del motor. Esto se traduce en menores gastos operativos a largo plazo.

Unidad extrusora de doble tornillo

La geometría del extrusor determina la eficacia con la que la máquina funde y mezcla la formulación de PVC. Los ciclos continuos de gran volumen requieren diseños de tornillos específicos para evitar la degradación del material.

La relación Longitud-Diámetro (L/D) influye fuertemente en la calidad de la plastificación. Las formulaciones de PVC rígido requieren un control preciso de la presión de fusión. Una relación L/D óptima garantiza que el material pase suficiente tiempo en el barril para fundirse uniformemente sin quemarse. El procesamiento de formulaciones con alto contenido de calcio o WPC presenta graves riesgos de abrasión. Debe especificar cilindros bimetálicos y tornillos con tratamiento especial. Los revestimientos de carburo de tungsteno protegen las aletas del tornillo del desgaste rápido, lo que garantiza un rendimiento constante durante miles de horas de funcionamiento.

Diseño de cabezales y herramientas

El troquel de extrusión da forma al plástico fundido hasta darle el perfil final. El diseño del canal de flujo dentro de la matriz dicta la viabilidad del producto. Los canales mal diseñados provocan el estancamiento del material, lo que provoca la quema del PVC y la ruina de los perfiles. La geometría interna debe promover un flujo suave y equilibrado en toda la sección transversal. Una máquina de perfiles de PVC personalizada se adapta a matrices complejas de múltiples cavidades. Estos troqueles le permiten extruir estructuras intrincadas de paneles de puertas y marcos de múltiples cámaras simultáneamente. El mecanizado de precisión de los labios del troquel garantiza un espesor de pared uniforme, lo que evita la deformación durante la fase de enfriamiento.

Mesas de calibración y enfriamiento de vacío

Las tablas de calibración congelan el perfil fundido en sus dimensiones finales. La longitud de la mesa y la eficiencia de las bombas de vacío determinan la velocidad máxima de la línea. Las líneas de gran volumen suelen requerir mesas de calibración de entre 6 y 11 metros. Los perfiles de puertas pesados ​​necesitan un tiempo de enfriamiento prolongado para evitar que el calor interno ablande las paredes exteriores después de salir de la mesa. Las bombas de vacío de alta capacidad tiran del perfil contra los bloques de tamaño para mantener tolerancias estrictas. Los sistemas de refrigeración por agua de circuito cerrado proporcionan una rápida disipación del calor. Hacen circular agua fría a través de los bloques de calibración, extrayendo calor de manera eficiente y conservando los recursos hídricos.

Los operadores deben seguir procedimientos estrictos al configurar la fase de calibración:

1. Alinee perfectamente la salida del troquel con el primer bloque de calibración seco para evitar que se rompa el perfil.

2. Establezca una presión de vacío inicial lo suficientemente alta como para estabilizar las paredes exteriores sin causar resistencia.

3. Ajuste las válvulas de flujo de agua para evitar un enfriamiento rápido, que induce tensión interna.

4. Supervise las dimensiones del perfil continuamente durante los primeros 10 minutos del inicio para tener en cuenta la expansión térmica.

Mecanismos de arrastre y corte

La unidad de arrastre tira del perfil a través de la mesa de calibración. Las unidades de arrastre Caterpillar proporcionan una fuerza de tracción constante. Utilizan almohadillas de goma que no dejan marcas para sujetar el perfil de forma segura sin provocar deformaciones. La velocidad de extracción debe sincronizarse perfectamente con la salida del extrusor. Las unidades de corte de precisión siguen el arrastre. Puede elegir entre sierras planetarias para perfiles grandes y de paredes gruesas o cortadoras de guillotina para secciones más pequeñas. Las sierras deben contar con sistemas robustos de extracción de polvo para mantener un entorno de trabajo limpio. El seguimiento sincronizado con PLC garantiza que la cortadora coincida con la velocidad de la línea, entregando longitudes de corte exactas sin ralentizar la producción.

Unidades de tratamiento y acabado de superficies en línea

La integración de tratamientos superficiales posteriores elimina la necesidad de procesamiento fuera de línea. Puede agregar unidades de estampado en caliente, laminación o impresión en línea directamente después del transporte. Estas unidades aplican láminas de imitación de madera o acabados estéticos personalizados mientras el perfil aún está en movimiento. La laminación en línea se basa en un control preciso de la tensión y una aplicación de calor específica para unir la lámina al sustrato de PVC. Esta integración reduce los costos de procesamiento secundario, minimiza el manejo de materiales y acelera su tiempo de comercialización.

Evaluación de la capacidad de producción y la versatilidad del material

La capacidad de producción se extiende más allá de los números enumerados en una hoja de especificaciones. Debe evaluar cómo el equipo maneja las condiciones de fabricación del mundo real, las variaciones de materiales y la operación continua de alta velocidad.

Tasas de rendimiento versus rendimiento real

Los fabricantes suelen anunciar la producción máxima teórica en kilogramos por hora. Debe diferenciar este número teórico del rendimiento utilizable real. La extrusión de alta velocidad genera desechos durante el arranque, el apagado y las fluctuaciones de velocidad. Evalúe las afirmaciones de los fabricantes sobre aumentos de producción frente a las realidades de su planta de producción. Una máquina que produce 500 kg/h pero genera un 15 % de desechos produce menos producto utilizable que una máquina estable que funciona a 450 kg/h con solo un 2 % de desechos. Concéntrese en equipos que alcancen rápidamente un funcionamiento estable y mantengan tolerancias estrictas durante cambios menores de voltaje o temperatura.

Manejo de diversas formulaciones

La producción de gran volumen a menudo requiere la ejecución de múltiples formulaciones de materiales. Evalúe la capacidad de la máquina para procesar varias mezclas secas. Las formulaciones dictan en gran medida la configuración de la máquina. Una mezcla de PVC rígido estándar puede usar de 10 a 15 phr (partes por cien de resina) de carbonato de calcio. Las formulaciones con alto contenido de relleno elevan esto a 40 phr o más, lo que cambia drásticamente la reología de la masa fundida. La extrusora debe generar suficiente cizallamiento para fundir el PVC sin quemar los estabilizadores. Los modificadores de impacto como el CPE (polietileno clorado) requieren un control preciso de la temperatura para dispersarse uniformemente. Si la temperatura de fusión desciende demasiado, los modificadores de impacto no se activan, lo que genera marcos de puertas quebradizos que se agrietan durante la instalación.

Las capacidades de coextrusión son obligatorias para producir perfiles de puertas y ventanas de acero plástico . Estas configuraciones utilizan múltiples extrusoras que se alimentan en un solo troquel. Permiten extruir una capa exterior de ASA o PMMA resistente a la intemperie sobre un núcleo de PVC con alto contenido de relleno o integrar refuerzos de acero directamente en la estructura del perfil.

Estabilidad del derretimiento a altas velocidades

Empujar una extrusora a su velocidad máxima a menudo desestabiliza la masa fundida. Debe mantener una temperatura y presión de fusión constantes para evitar defectos en la superficie. Los requisitos técnicos para la estabilidad a alta velocidad incluyen geometrías de tornillo avanzadas, zonas precisas de calentamiento del cilindro y transductores de presión de fusión sensibles. Estos componentes trabajan juntos para entregar una masa fundida homogénea al troquel, asegurando una superficie lisa y libre de defectos incluso a velocidades máximas de línea.

Cuando ocurren defectos, los operadores deben diagnosticar la causa raíz de inmediato:

1. Superficie de piel de tiburón: Indica fractura por fusión. Reduzca la velocidad de arrastre o aumente la temperatura del labio del troquel entre 2 y 5 grados Celsius.

2. Amarillamiento o decoloración: Indica degradación del material. Verifique los ventiladores de enfriamiento del barril y verifique la dosis de estabilizador en la mezcla seca.

3. Aumento dimensional: causado por alimentación inconsistente o desgaste del tornillo. Inspeccione la unidad de dosificación y controle el amperaje del motor principal para detectar fluctuaciones.

Factores de decisión clave al seleccionar una extrusora de perfiles para puertas y ventanas

Elegir una extrusora de perfiles para puertas y ventanas requiere analizar la eficiencia operativa, las capacidades de automatización y las demandas de mantenimiento. Estos factores dictan la viabilidad a largo plazo de su línea de producción.

Eficiencia energética y consumo de recursos

El consumo de energía influye mucho en los márgenes de producción. Analizar el consumo energético específico de la máquina, medido en kilovatios-hora por kilogramo de material procesado (kWh/kg). Evaluar la eficiencia de los sistemas de calentamiento y enfriamiento de barriles. Los calentadores de banda cerámica con cubiertas aisladas reducen la pérdida de calor. Los variadores de frecuencia en las bombas de vacío reducen el consumo de energía cuando no se requiere una capacidad de vacío total. Los sistemas de agua de circuito cerrado eficientes reducen tanto el consumo de agua como la energía necesaria para la refrigeración.

Automatización y flujo de procesos coordinado

La extrusión moderna se basa en una automatización avanzada. Los sistemas PLC avanzados gestionan toda la línea. Proporcionan gestión de recetas, lo que permite a los operadores cargar perfiles de temperatura específicos y configuraciones de velocidad para diferentes productos al instante. El control de temperatura automatizado utiliza algoritmos PID para evitar el sobrecalentamiento en las zonas del barril. Los diagnósticos de fallas en tiempo real identifican problemas de inmediato, lo que reduce el tiempo de resolución de problemas. El flujo de proceso sincronizado garantiza que las velocidades de fusión, formación de matrices y transporte permanezcan perfectamente coordinadas. Esto evita problemas de tensión en la línea que provocan que el perfil se estire o se atasque. La integración de sistemas de medición dimensional en línea, como escáneres láser u ópticos, automatiza el control de calidad al alertar a los operadores en el momento en que un perfil se sale de la tolerancia.

Cambio de herramientas y tiempo de inactividad por mantenimiento

La ejecución de varios SKU en una sola línea de extrusión de marcos de puertas de PVC requiere cambios frecuentes de herramientas. Evaluar la disponibilidad de sistemas de troqueles de cambio rápido. Estos sistemas utilizan placas de montaje estandarizadas y abrazaderas de liberación rápida para reducir el tiempo de cambio físico. Las configuraciones de calibración modulares permiten a los operadores intercambiar bloques de tamaño rápidamente. Calcule el impacto financiero de los tiempos de cambio. Reducir un cambio de herramientas de cuatro horas a dos horas efectivamente agrega cientos de kilogramos de capacidad de producción a su programa semanal.

Realidades de la implementación y riesgos de la adopción

La implementación de una nueva línea de extrusión implica importantes desafíos logísticos y operativos. La preparación de sus instalaciones y su fuerza laboral minimiza los riesgos de adopción y acelera el camino hacia la producción total.

Huella e infraestructura de las instalaciones

Las líneas de extrusión de alto volumen requieren un espacio físico sustancial. Una línea estándar de doble tornillo 65/132 requiere una superficie mínima de 30 metros por 4 metros. La base debe soportar cargas estáticas superiores a los 8.000 kilogramos en la base del extrusor. Las pesadas extrusoras de doble tornillo requieren pisos de concreto reforzado para evitar la transferencia de vibraciones. La excavación de zanjas para líneas de agua y electricidad mantiene el piso de la fábrica libre de peligros de tropiezo. Los sistemas de agua helada deben suministrar agua a una temperatura de 10 a 15 grados centígrados con un caudal de al menos 15 metros cúbicos por hora. Las líneas de aire comprimido necesitan una presión constante de 0,6 a 0,8 MPa para operar sierras de corte neumáticas y mesas apilables de manera confiable. Asegúrese de que sus instalaciones cuenten con la infraestructura eléctrica de alto voltaje necesaria para soportar la carga total conectada de la máquina.

Capacitación de operadores y brechas de habilidades

Las líneas de extrusión de alta tecnología requieren operadores capacitados. Abordar la realidad de que los sistemas automatizados introducen una curva de aprendizaje. Los operadores deben comprender las nuevas pantallas HMI, los sistemas de gestión de recetas y los complejos protocolos de resolución de problemas. La transición de máquinas manuales a líneas totalmente automatizadas expone lagunas de habilidades. Invertir en programas de formación integrales. Los operadores necesitan saber cómo interpretar las alarmas de presión de fusión, ajustar la configuración de vacío para corregir la deformación del perfil y realizar cambios de herramientas seguros.

Las rutinas de mantenimiento diarias previenen fallas catastróficas. Los operadores deben ejecutar las siguientes comprobaciones antes de iniciar un turno:

• Inspeccione los filtros de la bomba de vacío y elimine cualquier acumulación de polvo de PVC.

• Verifique el flujo de agua a través de todos los bloques de calibración para evitar el funcionamiento en seco.

• Verifique el nivel de aceite de la caja de cambios y controle si hay vibraciones inusuales.

• Calibre la presión de la oruga de arrastre para evitar aplastar perfiles de paredes delgadas.

Cadena de suministro y disponibilidad de repuestos

Las averías de los equipos paran la producción. Identificar los riesgos de los componentes propietarios. Las máquinas construidas con cajas de cambios o componentes electrónicos personalizados de una sola fuente lo dejan vulnerable a tiempos de inactividad prolongados si el fabricante experimenta problemas en la cadena de suministro. Enfatice la importancia de las máquinas construidas con piezas estandarizadas de origen mundial. Los rodamientos, contactores, VFD y módulos PLC estandarizados garantizan la alineación con los estándares de fabricación internacionales. Puede obtener estas piezas localmente, evitando semanas de tiempo de inactividad esperando envíos al extranjero.

Investigación de un fabricante de máquinas de extrusión de perfiles

Su relación con el proveedor del equipo se extiende mucho más allá de la compra inicial. La verificación del fabricante garantiza que reciba equipos confiables y soporte técnico competente.

Evaluación del pedigrí de ingeniería

Verifique la experiencia específica de un fabricante en aplicaciones de PVC rígido, WPC y perfiles de puertas. Los fabricantes de maquinaria para plásticos en general a menudo carecen de los conocimientos especializados necesarios para la extrusión de perfiles complejos. Un fabricante especializado de máquinas de extrusión de perfiles comprende el comportamiento reológico específico del PVC con alto contenido de relleno. Saben cómo diseñar troqueles que equilibren el flujo para marcos de ventanas de varias cámaras y paneles de puertas pesados. Solicite estudios de casos o sitios de referencia que demuestren su éxito en la producción de materiales de construcción en gran volumen.

Protocolos de pruebas de aceptación de fábrica (FAT)

Nunca acepte una máquina sin una rigurosa prueba de aceptación en fábrica. Definir criterios no negociables para un FAT exitoso. El fabricante debe ejecutar la máquina extrusora de perfiles de PVC utilizando su formulación de material específica y sus herramientas exactas. Deben alcanzar las velocidades de producción garantizadas y mantener las tolerancias dimensionales durante un período continuo, normalmente de 4 a 8 horas. Esto demuestra la capacidad de la máquina antes de salir de sus instalaciones. Le permite identificar y resolver errores de software, problemas de calefacción o desequilibrios del troquel antes del envío.

Soporte y garantía posteriores a la instalación

Evalúe la infraestructura de soporte posterior a la instalación del proveedor. Revise sus acuerdos de nivel de servicio (SLA) con respecto a los tiempos de respuesta para problemas técnicos. Las capacidades de diagnóstico remoto permiten a los ingenieros del fabricante iniciar sesión en su PLC de forma segura y solucionar fallas de software o sensores al instante. Garantizar la disponibilidad de técnicos de servicio de campo localizados. Si se produce una falla mecánica, necesita un técnico en el lugar rápidamente para minimizar las pérdidas de producción.

Conclusión

• Inicie consultas técnicas con proveedores preseleccionados para analizar sus dibujos de perfil específicos y formulaciones de materiales.

• Solicite datos detallados del consumo de energía (kWh/kg) de las series de producción reales para calcular los gastos de servicios públicos a largo plazo.

• Redacte requisitos FAT rigurosos que exijan ejecutar su mezcla seca exacta a velocidades objetivo antes de aprobar el envío.

• Evalúe la infraestructura de energía y agua de refrigeración de sus instalaciones para asegurarse de que puedan soportar la nueva línea de extrusión.

Preguntas frecuentes

P: ¿Cuál es la capacidad de producción típica de una máquina extrusora de perfiles de puertas de PVC de gran volumen?

R: La capacidad de producción suele oscilar entre 300 kg/h y más de 800 kg/h. El rendimiento exacto depende en gran medida del peso del perfil, de la formulación específica del material y del tamaño de la extrusora de doble husillo. Los paneles de puertas más pesados ​​permiten un mayor rendimiento en comparación con los marcos de ventanas de paredes delgadas.

P: ¿En qué se diferencia una extrusora de doble husillo paralelo de una cónica de doble husillo para perfiles de PVC?

R: Las extrusoras paralelas de doble tornillo proporcionan un menor cizallamiento y tiempos de residencia más prolongados. Esto los hace ideales para tiradas de gran volumen y alta velocidad con plastificación estable. Las extrusoras cónicas generan rápidamente mayor cizallamiento y presión, lo que se adapta a tiradas de producción más bajas y perfiles más pequeños y altamente complejos.

P: ¿Cuál es la longitud estándar de una mesa de enfriamiento y calibración para marcos de puertas?

R: La producción de marcos de puertas de gran volumen normalmente requiere mesas de calibración de entre 6 y 11 metros de largo. Los perfiles de paredes gruesas retienen una cantidad significativa de calor interno. Necesitan un dimensionamiento al vacío prolongado y refrigeración por agua para garantizar la estabilidad dimensional y evitar la deformación posterior a la extrusión.

P: ¿Puede una sola máquina extrusora de perfiles de PVC producir paneles de puertas y marcos de ventanas?

R: Sí, una sola máquina puede producir ambos cambiando el troquel de extrusión y las herramientas de calibración. Debe asegurarse de que la capacidad de salida de la extrusora y las dimensiones de agarre de la unidad de transporte sean del tamaño adecuado para manejar tanto los paneles de puertas grandes como los marcos de ventanas más pequeños.

P: ¿Se pueden integrar tratamientos superficiales como la laminación directamente en la línea de extrusión?

R: Sí, las unidades de laminación en línea y estampado en caliente se pueden instalar directamente después del transporte. Esto requiere espacio adicional, normalmente de 2 a 4 metros. Elimina la necesidad de un procesamiento secundario fuera de línea, lo que reduce significativamente los costos de mano de obra y manipulación.

P: ¿Cómo se previenen los defectos superficiales durante la extrusión de PVC a alta velocidad?

R: La prevención de defectos en la superficie requiere un control preciso de la temperatura en todas las zonas del cilindro, un canal de flujo de matriz pulido y velocidades de transporte coordinadas. Mantener una presión de fusión constante y utilizar una calibración de vacío de alta eficiencia también evita la piel de tiburón y los aumentos dimensionales a altas velocidades.

P: ¿Cuáles son los requisitos de energía para una línea completa de extrusión de marcos de puertas de PVC?

R: Una línea completa normalmente requiere una carga total conectada entre 150 kW y 400 kW, dependiendo del tamaño de la extrusora y del equipo posterior. El consumo de energía operativa suele ser del 60% al 70% de la carga conectada durante la producción en estado estable.
