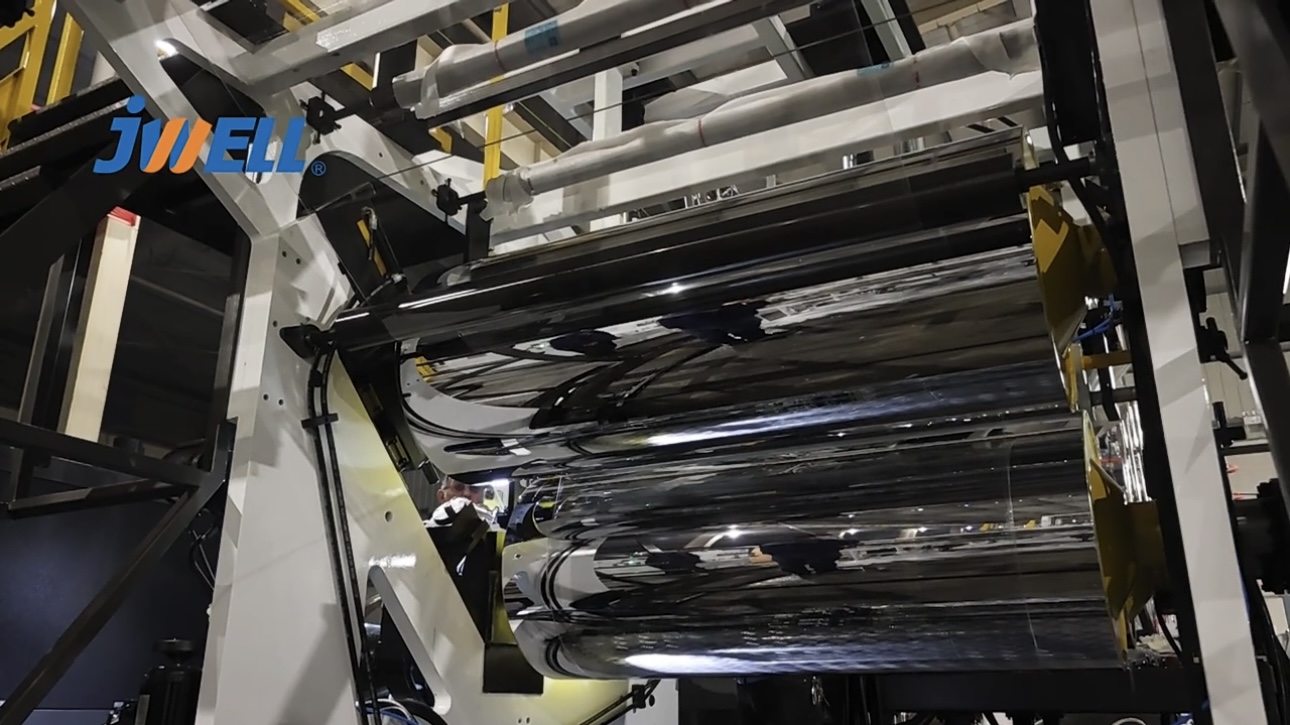

El dimensionamiento incorrecto de los equipos conlleva costos operativos ocultos que erosionan silenciosamente la rentabilidad. Cuando una línea de extrusión tiene un tamaño inadecuado, las instalaciones se enfrentan a un constante desperdicio de energía, una grave degradación de los polímeros y cuellos de botella en el rendimiento. Los operadores a menudo luchan por mantener temperaturas de fusión estables, lo que genera altas tasas de desperdicio y una calidad del producto inconsistente. El desafío radica en equilibrar los objetivos de producción actuales con la escalabilidad futura. La especificación de equipos basándose únicamente en la producción teórica máxima a menudo conduce a una sobrecapitalización o inestabilidad del proceso. Una máquina diseñada para funcionar a 1000 kg/h tendrá un rendimiento deficiente si sus necesidades diarias rondan los 300 kg/h. El tiempo de residencia del fundido aumenta, lo que provoca degradación térmica, mientras que las RPM bajas no logran generar el cizallamiento necesario para una mezcla adecuada. Resolver esto requiere un enfoque sistemático que priorice la ingeniería. Al evaluar los requisitos de rendimiento, la reología del material y las limitaciones mecánicas, los ingenieros pueden especificar las dimensiones exactas del equipo necesarias para una producción estable.
- El rendimiento objetivo establece el diámetro de referencia del tornillo, pero la reología del material y el tiempo de residencia requerido dictan la relación óptima entre longitud y diámetro (L/D).
- El sobredimensionamiento de los equipos provoca tiempos de residencia excesivos y degradación térmica de los polímeros; el tamaño insuficiente fuerza altas RPM, provocando picos excesivos de temperatura de fusión y cizallamiento.
- La planificación precisa de la capacidad del extrusor de un solo tornillo requiere alinear la potencia del motor, la geometría del tornillo y las capacidades del equipo posterior para evitar cuellos de botella en el sistema.
- Asociarse con un proveedor especializado de tornillos y cilindros personalizados al principio de la fase de diseño mitiga el riesgo de costosas modificaciones posteriores a la instalación.
Enmarcando el problema del dimensionamiento: criterios de éxito para las líneas de extrusión
Validación de la arquitectura del proceso: idoneidad de un solo tornillo o de dos tornillos
Antes de dimensionar una máquina, se debe validar la arquitectura del proceso. La extrusión de un solo tornillo sobresale en el transporte, fusión, bombeo y forma de materiales preparados. Se basa en el flujo de arrastre, donde la fricción entre el polímero y la pared del cilindro impulsa el material hacia adelante. La extrusión de doble tornillo tiene un propósito diferente. Maneja compuestos de alto cizallamiento, mezclas dispersivas intensivas y reacciones químicas debido a sus características de desplazamiento positivo. Los sistemas de un solo tornillo son excepcionalmente sensibles al comportamiento de transporte de sólidos y a la generación de presión de fusión. Si los coeficientes de fricción son incorrectos, el material no avanzará correctamente. El proceso de dimensionamiento debe tener en cuenta esta dinámica de fricción para garantizar una producción estable en la matriz.
Al evaluar los requisitos básicos, los ingenieros deben observar el arrastre de fricción específico del polímero contra la pared del cilindro en comparación con la raíz del tornillo. Si el material resbala en el cilindro o se pega al tornillo, se detiene el transporte hacia adelante. Esta es la razón por la que el tamaño adecuado de una extrusora de un solo tornillo no se trata solo de volumen; se trata de hacer coincidir el área de la superficie y la profundidad del canal con las propiedades de fricción específicas de la resina.
Definición del rendimiento objetivo y ventanas operativas
Es fundamental establecer protocolos para calcular las tasas de producción máxima, mínima y nominal. La producción normalmente se mide en kg/h o lbs/h. Debe definir la ventana operativa exacta para evitar que la máquina funcione en sus límites extremos. Los gráficos genéricos de producción volumétrica a menudo inducen a error a los ingenieros. Debe tener en cuenta la densidad aparente y la gravedad específica del polímero objetivo. Una máquina que bombea 500 kg/h de polietileno de alta densidad no bombeará 500 kg/h de triturado de baja densidad aparente a las mismas RPM.
Para definir con precisión la ventana operativa, siga estos pasos:
- Determine el rendimiento mínimo absoluto requerido durante períodos de producción lentos o cambios de productos.
- Calcule el rendimiento nominal requerido para las operaciones diarias estándar en función de la velocidad de la línea aguas abajo.
- Identifique el rendimiento teórico máximo necesario para una futura expansión, asegurándose de que no exceda el 80% del límite mecánico del extrusor.
- Haga una referencia cruzada de estas cifras con la gravedad específica del polímero a la temperatura de fusión para determinar el caudal volumétrico real.
El costo del error de cálculo: sobredimensionamiento versus subdimensionamiento
Sobredimensionar una extrusora introduce graves riesgos en el proceso. Operar a bajas RPM provoca una mala homogeneidad de la masa fundida porque el tornillo no puede generar un corte adecuado. Los polímeros sufren degradación debido a tiempos de residencia prolongados en el barril calentado. Además, las máquinas de gran tamaño desperdician espacio y consumen más energía por kilogramo procesado. Las bandas calentadoras deben trabajar más para mantener la temperatura de la masa fundida porque la energía de corte mecánico es insuficiente.
El tamaño insuficiente obliga a la extrusora a funcionar a las RPM máximas para cumplir los objetivos de producción. Esto conduce a un calentamiento excesivo, lo que hace que la temperatura de la masa fundida aumente más allá de los límites aceptables. Las altas RPM también aceleran el desgaste prematuro del tornillo y crean una presión de fusión inestable en la matriz, lo que resulta en variaciones dimensionales en el producto final. Cuando una máquina funciona constantemente al 100% de su capacidad, cualquier ligera variación en la densidad aparente o la temperatura ambiente hará que toda la línea se desestabilice.
Parámetros principales en el tamaño del extrusor de un solo tornillo
Selección del diámetro del tornillo extrusor
La selección adecuada del diámetro del tornillo extrusor dicta la capacidad de bombeo de referencia. Los estándares de la industria clasifican los diámetros según nichos de aplicación. La correlación matemática entre el diámetro del tornillo, el volumen del canal y la salida no es lineal. La salida escala teóricamente entre el cuadrado y el cubo del diámetro. Duplicar el diámetro del tornillo aumenta la capacidad de salida significativamente más del doble, siempre que el motor y los sistemas de calefacción puedan soportar la carga.
| Categoría | Rango de diámetro | Aplicaciones típicas | Rango de salida esperado (poliolefinas) |
| Micro/Laboratorio | 12 mm - 30 mm | Investigación y desarrollo de materiales, microtubos médicos, análisis de muestras. | 1 - 20 kg/h |
| Producción estándar | 45 mm - 90 mm | Film soplado, chapa, perfiles estándar, tubos pequeños. | 50 - 450 kg/h |
| Producción de alto volumen | 120 mm – 150 mm+ | Extrusión de tubos pesados, granulación a gran escala. | 800 - 2000+ kg/h |
Evaluación de la relación longitud-diámetro (L/D)
La relación L/D determina cuánto tiempo permanece el material dentro del barril. Las proporciones estándar incluyen 24:1 para ventilación básica y moldeado en fusión. Una proporción de 30:1 proporciona un mayor rendimiento y una fusión más homogénea para las poliolefinas estándar. Proporciones extendidas de 33:1 a 40:1 manejan una desgasificación compleja o una mezcla de barrera intensiva. Una relación L/D más larga aumenta la capacidad de fusión y el tiempo de calentamiento conductivo. Mejora la calidad de la mezcla y la estabilidad de la presión de fusión en el troquel. Sin embargo, una longitud excesiva aumenta los requisitos de torsión y corre el riesgo de degradación térmica de los polímeros sensibles al calor.
Cuando se procesan materiales con alto contenido de humedad que requieren ventilación atmosférica o de vacío, generalmente es necesario un L/D mínimo de 33:1. Esto proporciona suficiente longitud axial para fundir el polímero, descomprimirlo en la zona de ventilación para extraer los volátiles y recomprimirlo antes del troquel. Las relaciones L/D más cortas simplemente no tienen el espacio físico para acomodar estas múltiples zonas funcionales de manera efectiva.
Geometría del tornillo y dimensionamiento de la zona funcional
La geometría del tornillo debe coincidir con los cambios de fase del polímero de sólido a fundido. La profundidad y la longitud de la sección de alimentación optimizan el transporte sólido según el factor de forma de la alimentación. Los tramos más profundos acomodan materiales de baja densidad aparente. Las relaciones de compresión suelen oscilar entre 1,5:1 y 4:1. Esta relación coincide con la transición volumétrica del polímero desde la densidad aparente hasta la densidad fundida, lo que obliga al aire a salir por la garganta de alimentación. La profundidad de medición controla la velocidad de corte, la eficiencia del bombeo y la estabilidad de la presión en el cabezal del troquel. Las zonas de medición poco profundas aumentan el corte y la presión. El paso estándar suele ser igual al diámetro. Las desviaciones de esta norma pueden mejorar el transporte de sólidos de alta eficiencia para resinas específicas.
La planificación precisa de la capacidad del extrusor de un solo tornillo requiere una comprensión profunda de cómo interactúan estas zonas. Si la zona de alimentación es demasiado agresiva pero la zona de dosificación es demasiado poco profunda, el tornillo generará una presión interna masiva, lo que provocará un aumento repentino y una posible falla mecánica. La geometría debe proporcionar un flujo equilibrado desde la tolva hasta el troquel.
Requisitos de potencia y par del motor
El cálculo del consumo de energía específico depende en gran medida del tipo de polímero. Los polímeros cristalinos requieren más energía para fundirse que los polímeros amorfos. Debe calcular el SEC en función del rendimiento objetivo para dimensionar el motor correctamente. La combinación de sistemas de accionamiento implica seleccionar motores de CA o motores de torsión de imanes permanentes y combinarlos con relaciones de caja de cambios adecuadas. El sistema de accionamiento debe entregar suficiente torque para girar el diámetro de tornillo seleccionado bajo la carga operativa esperada sin atascarse o sobrecalentarse.
Por ejemplo, el procesamiento de HDPE fundido fraccionado requiere un torque significativamente mayor a RPM más bajas en comparación con el procesamiento de PP de alto flujo. El factor de servicio de la caja de cambios debe seleccionarse en función de estas demandas de par continuo. Un factor de servicio de 1,5 o superior es estándar para la extrusión de servicio pesado para garantizar que los engranajes y cojinetes sobrevivan las cargas de empuje continuas generadas por el tornillo.
Influencia del material en el dimensionamiento del extrusor
Consideraciones de reología y viscosidad
La reología del material dicta el diseño de la máquina. Los materiales fundidos fraccionados poseen una alta viscosidad. Requieren cajas de engranajes robustas y hélices más profundas para evitar un calentamiento excesivo. Los materiales con alto índice de flujo de fusión fluyen fácilmente y requieren diferentes profundidades de dosificación para mantener la presión. La sensibilidad al corte impacta directamente las RPM máximas permitidas. Los materiales termosensibles requieren RPM bajas, refrigeración especializada y diseños de tornillos de bajo cizallamiento. Las poliolefinas robustas pueden soportar RPM más altas y profundidades de vuelo más profundas sin degradarse.
Comprender el comportamiento de adelgazamiento por cizallamiento del polímero específico no es negociable. A medida que aumenta la velocidad del tornillo, disminuye la viscosidad aparente de la mayoría de los polímeros. Sin embargo, esto genera calor por fricción interna. Si la extrusora tiene un tamaño demasiado pequeño y funciona demasiado rápido, el calor cortante excederá la capacidad de enfriamiento de los sopladores de barril, lo que provocará temperaturas de fusión incontrolables y propiedades físicas degradadas en el producto final.
Factor de forma de la materia prima y densidad aparente
Los factores de forma de la materia prima alteran la eficiencia de la alimentación volumétrica. Los pellets vírgenes se alimentan de forma predecible. El material triturado, los polvos y las escamas forman puentes en la tolva y se transportan mal debido a las diferentes densidades aparentes. Los materiales de baja densidad aparente requieren secciones de alimentación más profundas para absorber suficiente volumen. Los ingenieros suelen especificar alimentadores forzados o gargantas de alimentación ranuradas para forzar materiales livianos hacia los canales del tornillo. Estas modificaciones alteran fundamentalmente la planificación de la capacidad y requieren una evaluación cuidadosa del par.
Cuando se trata de triturado posconsumo, la densidad aparente puede fluctuar enormemente de un lote a otro. Una garganta de alimentación estándar de ánima lisa puede tener dificultades para mantener un factor de llenado constante en el tornillo. La implementación de una sección de alimentación ranurada aumenta exponencialmente la capacidad de transporte de sólidos, pero también requiere una caja de cambios y un motor significativamente más fuertes para manejar la inmensa presión generada en los primeros diámetros del barril.
Evaluación de sistemas de extrusión personalizados versus estándar
Cuándo especificar el equipo estándar
Las geometrías estándar disponibles en el mercado son suficientes para aplicaciones altamente predecibles. Si procesa resinas comerciales en perfiles estándar dentro de rangos de rendimiento estrechos, un tornillo de uso general suele funcionar adecuadamente. El equipo estándar reduce el gasto de capital inicial y acorta los plazos de entrega. Estas máquinas están construidas con geometrías conservadoras diseñadas para procesar razonablemente bien una amplia variedad de materiales, aunque no optimizarán el rendimiento o la calidad de ninguna resina específica.
El papel de un proveedor de tornillos y barriles personalizados
Las aplicaciones especializadas exigen ingeniería personalizada. Un proveedor confiable de tornillos y cilindros personalizados adapta los tramos de barrera y las secciones de mezcla a su formulación específica. Los mezcladores Maddock, Pineapple o Saxton mejoran la mezcla dispersiva y distributiva para materiales con alto contenido de relleno o masterbatches de color. La selección de la metalurgia es igualmente crítica. Las formulaciones abrasivas o corrosivas que contienen fibras de vidrio, retardantes de llama o PVC destruyen rápidamente el acero estándar. Los proveedores personalizados proporcionan cilindros bimetálicos, revestimientos nitrurados y recubrimientos de carburo de tungsteno o Colmonoy para extender la vida útil del equipo y mantener la estabilidad del proceso.
La inversión inicial en metalurgia personalizada evita un desgaste catastrófico en el futuro. Al procesar un 30 % de nailon reforzado con fibra de vidrio, un cilindro nitrurado estándar puede perder su tolerancia dimensional en un plazo de seis meses. Un cilindro bimetálico revestido con una aleación de carburo de tungsteno mantendrá su diámetro interno durante años, lo que garantiza una eficiencia de bombeo constante y evita el reflujo del material sobre los tramos del tornillo.
Riesgos de Implantación e Ingeniería de Línea de Extrusión Llave en Mano
Mitigar los cuellos de botella posteriores
Una extrusora es sólo una parte del sistema. Debe asegurarse de que el cabezal de troquel, la bomba de fusión, el cambiador de pantalla, el tamaño de calibración de enfriamiento y los extractores puedan manejar el rendimiento máximo del extrusor. Si el equipo posterior no puede seguir el ritmo, se debe reducir la velocidad de la extrusora, anulando el valor de los cálculos de tamaño. El baño de enfriamiento debe tener suficiente longitud y flujo de agua para eliminar el calor del extruido a la velocidad máxima de la línea. El extractor debe tener suficiente tracción para mantener una tensión constante sin deformar el producto.
Gestión Térmica y Capacidad de Enfriamiento
Los altos rendimientos generan un enorme calor cortante. Es vital dimensionar correctamente los calentadores de barril y los sistemas de enfriamiento. Los ingenieros deben especificar sopladores o camisas de agua adecuados para eliminar el exceso de calor. No gestionar las cargas térmicas da como resultado un polímero degradado y una presión inestable en el troquel. Para operaciones de alta velocidad, la refrigeración líquida en la garganta de alimentación es obligatoria para evitar la fusión prematura y la formación de puentes en la tolva.
Criterios de evaluación de proveedores
La selección de un fabricante de extrusoras de un solo tornillo requiere una evaluación estricta. Exija capacidades de pruebas de aceptación en fábrica y garantías firmes de procesos. Los mejores fabricantes utilizan capacidades de modelado reológico, como la simulación de flujo FEM 3D, para probar sus diseños de tornillos antes de cortar acero. Participar en la ingeniería de líneas de extrusión llave en mano ofrece una importante mitigación de riesgos. Proporciona responsabilidad desde un solo punto para el rendimiento general del sistema, lo que garantiza una integración perfecta desde la tolva de material hasta el embalaje de final de línea.
Conclusión
El tamaño de la extrusora sigue siendo un equilibrio complejo entre termodinámica, mecánica de fluidos e ingeniería mecánica. Requiere una alineación precisa entre el comportamiento del material y la geometría de la máquina para lograr una producción rentable. Dar prioridad a los fabricantes y socios de ingeniería que utilizan simulación y modelado específicos de polímeros. Evite los proveedores que dependen exclusivamente de tablas de tallas genéricas, ya que rara vez tienen en cuenta desafíos reológicos específicos.
- Compile hojas de datos completas de materiales, incluida la densidad aparente, el índice de flujo de fusión y los límites de degradación térmica.
- Defina rangos estrictos de rendimiento mínimo, nominal y máximo basados en las capacidades reales de la línea aguas abajo.
- Contrate una empresa de ingeniería llave en mano para realizar un análisis de tamaño personalizado mediante simulación de flujo reológico.
- Especifique geometrías de tornillos personalizadas y metalurgia resistente al desgaste adaptadas a su formulación de polímero exacta.
Preguntas frecuentes
P: ¿Cuál es el diámetro de tornillo más común para una extrusora de un solo tornillo?
R: Los diámetros de tornillo más utilizados para la producción estándar oscilan entre 45 mm y 90 mm. Estos tamaños manejan eficientemente aplicaciones comunes como láminas, películas sopladas y extrusión de perfiles estándar. Los diámetros más grandes, de hasta 150 mm, están reservados para operaciones de peletización o tuberías de gran volumen.
P: ¿Cómo se calcula la capacidad de producción de una extrusora de un solo tornillo?
R: La capacidad de producción se calcula evaluando el diámetro del tornillo, la profundidad del canal en la zona de medición, las RPM del tornillo y la densidad del polímero fundido. Los cálculos precisos deben tener en cuenta la gravedad específica y la densidad aparente del material en lugar de depender de tablas volumétricas genéricas.
P: ¿Qué significa la relación L/D en el tamaño del extrusor de un solo tornillo?
R: La relación longitud-diámetro (L/D) compara la longitud del ala del tornillo con su diámetro exterior. Una proporción de 30:1 significa que el tornillo es 30 veces más largo que su diámetro. Las proporciones más altas proporcionan tiempos de residencia más prolongados para fundir y mezclar.
P: ¿Cómo afecta la densidad aparente del material a la planificación de la capacidad del extrusor?
R: Los materiales de baja densidad aparente, como escamas o polvos, ocupan más volumen por kilogramo. Requieren secciones de alimentación más profundas o alimentadores forzados para garantizar que entre suficiente material en el tornillo. Si no se tiene en cuenta la densidad aparente, se produce una grave subalimentación y una reducción de la producción.
P: ¿Cuándo debo elegir un diseño de tornillo personalizado en lugar de un tornillo de uso general?
R: Elija un diseño de tornillo personalizado cuando procese materiales con alto contenido de relleno, polímeros sensibles al calor o resinas de ingeniería especializadas. Las secciones de mezcla personalizadas y los tramos de barrera garantizan una homogeneidad adecuada de la masa fundida y evitan la degradación que los tornillos estándar no pueden manejar.
P: ¿Qué sucede si una extrusora de un solo tornillo es demasiado grande para la aplicación?
R: Una extrusora de gran tamaño debe funcionar a RPM muy bajas para alcanzar rendimientos objetivos bajos. Esto provoca una mezcla deficiente, tiempos de residencia prolongados y degradación térmica del polímero. También desperdicia energía e inversión de capital.
