¿Tiene curiosidad sobre cómo los fabricantes logran un procesamiento eficiente de materiales? La extrusión de tornillos gemelos es una tecnología clave en la fabricación moderna. Ofrece un control preciso sobre el flujo de materiales y la mezcla. En esta publicación, aprenderá sobre el papel de la extrusión de tornillos de doble tornillo en la fabricación, sus principios de transmisión y cómo mejora la eficiencia de producción.
Tipos de extrusor de doble tornillo
Los extrusores de tornillo gemelo vienen en varias configuraciones, clasificadas principalmente por cómo los tornillos giran y se mezclan. Comprender estos tipos ayuda a elegir la extrusora adecuada para necesidades de fabricación específicas.
Co-rotación versus contrarrota
Los extrusor de gemelo co-rotación tienen tornillos que giran en la misma dirección. Este diseño ofrece excelentes capacidades de mezcla y compuesta. Permite que los materiales se transmitan hacia adelante suavemente mientras crean fuertes fuerzas de corte para una mezcla exhaustiva. Las extrusoras co-rotativas se usan ampliamente en la compuesta de plásticos, procesamiento reactivo y devolatilización.
Las extrusoras de doble tornillo contra la rotación cuentan con tornillos que giran en direcciones opuestas. Proporcionan una mezcla más suave y una mayor generación de presión, lo que los hace adecuados para procesos que requieren bajo cizallamiento, como la composición de PVC. Estas extrusoras sobresalen en materiales de bombeo de manera uniforme a bajas velocidades, pero pueden no manejar bien los procesos intensivos en energía.
Intermeshing versus no intermedio
Las extrusoras intermedias de doble tornillo tienen tornillos que se superponen o se entrelazan, aumentando el área de contacto entre los tornillos. Este diseño mejora la eficiencia de mezcla y la acción de auto-objeto, reduciendo la acumulación de materiales. Los tornillos entrelazados son comunes en las extrusoras de entrada de energía de alta velocidad (HSEI) para la extrusión compuesta y reactiva.
Los extrusores de doble tornillo de entrada mantienen los tornillos separados sin superposición. Son más fáciles de mantener y menos propensos a usar, pero proporcionan una mezcla menos intensiva. Estas extrusoras se adaptan a aplicaciones donde se necesita una transmisión suave o una cizalla baja.
Aplicaciones para diferentes tipos
La co-rotación de extrusor de intermediación dominan las industrias compuestas. Manejan bien los rellenos, aditivos y polímeros, produciendo mezclas homogéneas. Su diseño de tornillo modular permite a los operadores personalizar elementos de tornillo para procesos específicos.
Las extrusoras intermedias contrarrotadoras encuentran el uso en el procesamiento de PVC y otros materiales sensibles al cizallamiento. Su operación de baja velocidad preserva la integridad del material al tiempo que garantiza una producción constante.
Se seleccionan extrusoras que no son de intérprete para aplicaciones especializadas que requieren menos intensidad de mezcla o fácil limpieza, como extrusión de alimentos o ciertos procesos químicos.
En resumen, la elección entre co-rotación y contrarrota, intermedia y no intermedio depende de las propiedades del material, la intensidad de mezcla deseada y los objetivos del proceso. Los tipos intermescos de co-rotación se adaptan a los tipos de alta velocidad, compuestos de alta velocidad, mientras que los tipos de contrarrota y no intermediarios satisfacen las necesidades más suaves y de bajo corte.
Consejo: Al seleccionar un extrusor de doble tornillo, combine la rotación del tornillo y el tipo de malla con la sensibilidad de corte de su material y los requisitos de mezcla para un rendimiento óptimo.
El principio de transmisión explicó
Comprensión del diseño de tornillos

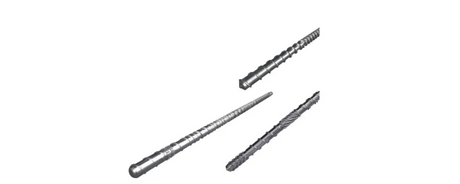

Los extrusores de doble tornillo usan dos tornillos que giran dentro de un barril para mover el material hacia adelante. El diseño de estos tornillos es crucial. Cada tornillo tiene vuelos, que son crestas helicoidales envueltas alrededor del eje. Estos vuelos empujan material a lo largo del barril mientras giran. El tono, la profundidad y el ancho de los vuelos afectan la forma en que el material se mueve y se mezcla.
Los ejes de los tornillos suelen ser segmentados. Esto permite a los operadores agregar o eliminar elementos de tornillo para personalizar el proceso. Por ejemplo, algunos elementos se centran en mover material hacia adelante, mientras que otros mejoran la mezcla o aplican la cizalla. El diámetro exterior del tornillo (OD) y el diámetro interior (ID) definen el canal donde fluye el material. Un canal más grande permite pasar más material, pero puede reducir la cizalladura.
Papel de los elementos de tornillo en la transmisión
Los elementos de los tornillos son los bloques de construcción del tornillo. Determinan cómo se transmite, mezcla o comprimido el material. Los tipos principales incluyen:
Elementos de transporte: estos tienen vuelos continuos y empujan material constantemente hacia adelante. Controlan la velocidad de alimentación y ayudan a mantener la presión.
Bloques de amasado: estos consisten en discos escalonados en ángulos. Crean corte y mezcla forzando el material a fluir en caminos complejos.
Elementos de mezcla: diseñado para dividir y recombinar el material, mejorando la homogeneidad.
Elementos de descarga: ubicados cerca del extremo, construyen presión para empujar la fusión a través de la matriz.
La disposición y la longitud de estos elementos afectan la eficiencia de transmisión. Por ejemplo, demasiados bloques de amasado pueden transmitir lentamente pero mejorar la mezcla. Los operadores deben equilibrar la velocidad de transmisión y la calidad de mezcla.
Impacto de la velocidad y torque del tornillo
La velocidad del tornillo (RPM) controla qué tan rápido giran los tornillos. La velocidad más alta se mueve el material más rápido pero aumenta la cizalladura y el calor. El par mide la fuerza de rotación aplicada a los tornillos. Refleja la resistencia del material que se está procesando.
Velocidad de tornillo más alta: aumenta el rendimiento, pero puede causar sobrecalentamiento o degradación si no se controla.
Un par más alto: indica que se necesita más energía para empujar el material, a menudo debido a compuestos viscosos o rellenos.
El equilibrio entre la velocidad y el par es clave. Los operadores ajustan la velocidad para optimizar la entrada de energía y la calidad del producto. El torque de monitoreo ayuda a detectar problemas como el bloqueo del material o los cambios en la materia prima.
En resumen, el principio de transmisión depende del diseño de tornillo, la configuración de elementos y los parámetros de funcionamiento. Comprender esto ayuda a optimizar la extrusión de tornillo de doble para el transporte y el procesamiento de materiales eficientes.
Factores que afectan la eficiencia de transmisión
Propiedades del material y velocidad de alimentación
Las características del material juegan un papel importante en lo bien que el extrusor de doble tornillo transmite la materia prima. Por ejemplo, los materiales con alta viscosidad o naturaleza pegajosa tienden a resistir el flujo, reduciendo la eficiencia de transmisión. Los polvos o gránulos con mala flujo pueden causar bloqueos o alimentación inconsistente.
La velocidad de alimentación también afecta la transmisión. Si la velocidad de alimentación es demasiado baja, los tornillos pueden no estar completamente llenos, lo que lleva a una transmisión ineficiente y una mezcla pobre. Por otro lado, una velocidad de alimentación demasiado alta puede sobrecargar los tornillos, causando la acumulación de presión y la posible degradación del material.
Los operadores deben ajustar las tasas de alimentación en función del comportamiento del material para mantener la transmisión constante y consistente.
Geometría de tornillo y barril
La forma y el tamaño de los tornillos y el barril impactan directamente la eficiencia de transmisión. Los factores geométricos clave incluyen:
Tornillo de tornillo: la distancia entre los picos de vuelo. Un tono más grande mueve el material más rápido pero reduce la cizalladura; Un lanzamiento más pequeño aumenta la cizalladura, pero ralentiza la transmisión.
Profundidad y ancho del vuelo: los vuelos más profundos llevan más material, pero pueden reducir la cizalladura. Los vuelos estrechos aumentan la presión y la cizalla.
Despeje del canal: la brecha entre los vuelos del tornillo y la pared del cañón afecta la forma en que está contenido el material. Las autorizaciones más pequeñas mejoran la acumulación de presión y la transmisión, pero aumentan el riesgo de desgaste.
Diámetro y longitud del tornillo: los diámetros más grandes aumentan la capacidad de rendimiento. Los tornillos más largos proporcionan más zonas de transmisión y mezcla.
El diseño del barril, incluida la longitud y las zonas de enfriamiento/calefacción, también afecta el comportamiento del material y la eficiencia de transmisión.
Consideraciones de temperatura y presión
El control de la temperatura es vital para la transmisión eficiente. Si la temperatura es demasiado baja, los materiales no pueden derretirse ni suavizarse lo suficiente, aumentando la resistencia y reduciendo el flujo. Una temperatura demasiado alta puede causar degradación, fusión excesiva o adherencia.
Los gradientes de presión a lo largo de la influencia del extrusor transmiten. La acumulación de presión adecuada asegura que el material se mueva hacia adelante constantemente. Las caídas o picos de presión repentina pueden causar inestabilidades de flujo o flujo de retroceso.
La temperatura y la presión deben controlarse y controlarse cuidadosamente para mantener condiciones de transmisión óptimas.
Optimización de procesos de extrusión de doble tornillo
Ajuste de la configuración del tornillo
La optimización de la extrusión de tornillo de doble comienza adaptando la configuración del tornillo. El diseño modular permite a los operadores intercambiar elementos de tornillo para adaptarse a los objetivos del material y el proceso. Por ejemplo, agregar más elementos de transmisión acelera el transporte de material. Incluir bloques de amasado y elementos de mezcla mejora la dispersión y la homogeneidad, pero puede reducir el rendimiento.
Ajuste de la secuencia y la longitud de estos elementos Balances de transmisión y mezcla. Para materiales sensibles al corte, menos bloques de amasado y perfiles de tornillo más suaves ayudan a evitar la degradación. Para compuestos abrasivos o rellenos, los elementos resistentes al desgaste mejoran la vida útil del tornillo.
Cambiar el tornillo de tornillo y la profundidad de vuelo impactos que transmiten la velocidad y la cizalla. Un tono más grande mueve el material más rápido pero reduce la cizalladura. Los vuelos más profundos tienen más material, pero pueden reducir la intensidad de mezcla. Los operadores deben encontrar la combinación correcta para maximizar la salida sin comprometer la calidad.
Monitoreo de consumo de energía específico
El consumo específico de energía (SEC) mide la potencia utilizada por unidad de material procesado. Es un indicador clave de la eficiencia del proceso. La alta SEC puede indicar el cizallamiento excesivo, el sobrecalentamiento o la degradación del material. La baja SEC podría indicar tornillos poco llenados o una mezcla deficiente.
El monitoreo de la SEC ayuda a detectar las variaciones de proceso temprano. Por ejemplo, si la SEC cae inesperadamente, mientras que otras condiciones permanecen constantes, podría significar cambios de materia prima o desgaste de tornillos. Mantener la SEC dentro de los rangos objetivo garantiza la entrada de energía constante y la calidad del producto.
Los operadores calculan la SEC dividiendo la potencia del motor aplicado por velocidad de rendimiento. El seguimiento de esto con el tiempo admite la resolución de problemas y la optimización de procesos. Ajustar la velocidad o la configuración del tornillo puede ajustar la SEC para una mejor eficiencia.
Importancia de los parámetros de control de procesos
Los parámetros de control de procesos como la velocidad del tornillo, la velocidad de alimentación, la temperatura y la presión son cruciales para la transmisión estable. La velocidad del tornillo afecta directamente el rendimiento y la cizalla. El aumento de la velocidad aumenta la salida, pero corre el riesgo de sobrecalentamiento o daños por material si no se equilibra.
La velocidad de alimentación debe coincidir con la capacidad del tornillo. Los tornillos hambrientos reducen la eficiencia de transmisión y pueden causar fusión inconsistente. La sobrealimentación conduce a la acumulación de presión y posibles sobretensiones o bloqueos.
Zonas de temperatura a lo largo del cañón Control de fusión y viscosidad. El control preciso de la temperatura evita la degradación o la fusión incompleta. El monitoreo de presión garantiza un flujo estable e identifica bloqueos o fugas.
Los sistemas de control automatizados ayudan a mantener los parámetros dentro de los rangos de destino. Los datos en tiempo real permiten ajustes rápidos para optimizar la transmisión y la calidad del producto.
Conclusión
Los extrusores de doble tornillo usan tornillos giratorios duales para mezclar y transmitir material eficiente. Los factores clave incluyen el diseño de tornillos, la velocidad y las propiedades del material. La optimización de estos elementos mejora el rendimiento y la calidad del producto. Con los avances en la tecnología de tornillo y la fabricación inteligente, el futuro de la extrusión de doble tornillo parece prometedor. Empresas como Jwell dirigen la industria con soluciones innovadoras, que ofrecen extrusoras de alta calidad que satisfacen diversas necesidades de fabricación. Sus productos proporcionan un valor excepcional a través de una mayor eficiencia y sostenibilidad, alineándose con las demandas modernas de la industria.
Preguntas frecuentes
P: ¿Qué es la extrusión de tornillos gemelos?
R: La extrusión de tornillos gemelos es un proceso en el que dos tornillos giran dentro de un barril para mezclar, transmitir y procesar materiales de manera eficiente, a menudo utilizada en plásticos y industrias alimentarias.
P: ¿Cómo difieren las extrusoras de gemelas co-rotación y contrarrota?
R: Las extrusoras co-rotativas giran los tornillos en la misma dirección para una mezcla fuerte, mientras que las extrusoras contrarrotantes giran tornillos de manera opuesta para una mezcla suave y una mayor presión.
P: ¿Por qué elegir Intermessing sobre extrusor de doble tornillo no intermediario?
R: Los extrusores de intermediación mejoran la eficiencia de la mezcla y reducen la acumulación de materiales, mientras que las extrusoras que no son de entrada ofrecen un mantenimiento más fácil y se adaptan a aplicaciones de baja cizalla.
P: ¿Qué factores afectan el costo de la extrusión de tornillos gemelos?
R: Los costos dependen del tipo de extrusora, el diseño de tornillos, las propiedades del material y los requisitos específicos del proceso, incluido el mantenimiento y el consumo de energía.
P: ¿Cómo puedo solucionar problemas de transmisión en la extrusión de tornillos gemelos?
R: Verifique la precisión de la velocidad de alimentación, inspeccione los elementos de los tornillos, monitoree el par y la presión, y ajuste la configuración del tornillo para mejorar el flujo del material y resolver bloqueos.
