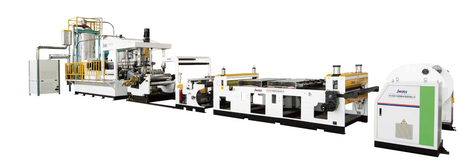

La selección de un sistema de extrusión representa un gasto de capital de alto riesgo para cualquier instalación de fabricación. Si toma la decisión equivocada, se enfrentará a una degradación crónica del material, tasas excesivas de desechos y un rendimiento gravemente limitado. Los gerentes de planta navegan constantemente por la tensión entre la simplicidad operativa de los sistemas de un solo tornillo y las capacidades avanzadas de composición, mezcla y desvolatilización de las configuraciones de doble tornillo. Comprender las diferencias fundamentales en cómo estas máquinas manejan los polímeros dicta la eficiencia de su producción y la calidad del producto final.
Necesita un marco definitivo centrado en la ingeniería para evaluar las compensaciones técnicas y las realidades operativas necesarias para especificar la solución de línea de extrusión personalizada correcta para el piso de su instalación. Desglosaremos los principios mecánicos, los límites del procesamiento de materiales y las dimensiones centrales de evaluación para ayudarlo a determinar qué tecnología se alinea con sus objetivos de fabricación específicos.
- Mecanismo operativo: Las extrusoras de un solo tornillo dependen del arrastre por fricción para el transporte de material (ideal para gránulos estables), mientras que las extrusoras de doble tornillo utilizan desplazamiento positivo (esencial para polvos, compuestos y extrusión reactiva).
- Control y mezcla de procesos: Los sistemas de doble tornillo ofrecen un control superior sobre las velocidades de corte, la distribución del tiempo de residencia y la mezcla dispersiva/distributiva, lo que los hace obligatorios para mezclas complejas de polímeros y aplicaciones con alto contenido de relleno.
- Selección de proveedores: asociarse con el proveedor adecuado de máquinas de extrusión de plástico requiere evaluar su capacidad para diseñar perfiles de tornillos personalizados, proporcionar soluciones metalúrgicas sólidas para piezas de desgaste y respaldar pruebas de aceptación de fábrica (FAT) integrales.
Mecánica de referencia: cómo las diferencias operativas impactan la producción
Mecánica de un solo tornillo (fricción-arrastre)
Las extrusoras de un solo tornillo funcionan estrictamente según el principio de fricción-arrastre. El transporte de material depende completamente de la fricción generada entre los gránulos de polímero, la raíz del tornillo giratorio y la pared del cilindro estacionario. El cilindro debe generar más fricción que el tornillo para mover el material hacia adelante de manera efectiva. Este mecanismo genera presión y transporta la masa fundida hacia el cabezal del troquel. Sin embargo, esta dependencia de la fricción crea graves limitaciones con respecto a la sensibilidad a la contrapresión y la consistencia de la alimentación. Las variaciones en la densidad aparente del material o la presión del troquel provocan aumentos repentinos. El aumento repentino conduce directamente a tasas de producción inconsistentes y variaciones dimensionales en el perfil extruido final.
Los operadores que ejecutan líneas de un solo tornillo deben monitorear constantemente la garganta de alimentación. Si los gránulos se juntan o si la densidad aparente cambia, el mecanismo de fricción y arrastre falla. El tornillo simplemente girará sin empujar el material, lo que provocará una degradación localizada y una caída en la presión del troquel. No se puede forzar la alimentación de un solo tornillo estándar sin correr el riesgo de sufrir una sobrecarga mecánica grave o una fractura por fusión.
Mecánica de doble tornillo (desplazamiento positivo)
Las extrusoras de doble tornillo utilizan desplazamiento positivo para el transporte de material. La interacción entre los dos tornillos entrelazados fuerza el material hacia adelante, en gran medida independientemente de la fricción. Estos sistemas se dividen en categorías específicas: entrelazados versus no entrelazados, y corotativos versus contrarrotativos. Los tornillos gemelos co-rotativos y totalmente entrelazados dominan la industria de los compuestos. El mecanismo de desplazamiento positivo evita el estancamiento del material, garantiza una distribución ajustada del tiempo de residencia y mantiene un rendimiento constante independientemente de las fluctuaciones de presión del troquel aguas abajo.
Debido a que las aletas de un tornillo rozan los flancos del otro, el material no tiene adónde ir más que hacia adelante. Esta realidad mecánica permite a los operadores procesar polvos finos, aditivos resbaladizos y masas fundidas altamente viscosas que de otro modo paralizarían una máquina de un solo tornillo. El desplazamiento positivo le brinda control absoluto sobre el caudal de material.
Anatomía del tornillo y funcionalidad de la zona
Un tornillo de extrusión estándar comprende tres zonas funcionales principales. La zona de alimentación captura y transporta material sólido desde la tolva. La zona de compresión o fusión hace que el material pase de sólido a fundido, aplicando cizallamiento mecánico y calor para la plastificación. La zona de dosificación bombea la masa fundida homogénea y genera la presión necesaria para forzarla a través del troquel.
Los sistemas de un solo tornillo cuentan con una geometría de tornillo fija de barrera sólida diseñada para tipos de polímeros específicos. Si cambia su resina primaria, a menudo tendrá que tirar y reemplazar todo el tornillo. Por el contrario, un fabricante de extrusoras de doble tornillo utiliza elementos de tornillo modulares, segmentados y altamente personalizables. Estos elementos, incluidos los tramos transportadores, los bloques de amasado y los rotores de mezcla, se deslizan sobre ejes estriados. Esta modularidad permite a los ingenieros de procesos optimizar con precisión las velocidades de corte y el tiempo de residencia para formulaciones específicas y complejas sin tener que comprar un tornillo completamente nuevo.
Capacidades y limitaciones de procesamiento de materiales
Cuándo especificar una extrusora de un solo tornillo
Las extrusoras de un solo tornillo destacan en aplicaciones que involucran gránulos estables y precompuestos. Siguen siendo la opción estándar para la extrusión de perfiles simples, incluidos tubos de HDPE, láminas de PET y líneas de película soplada. Estos sistemas dominan cuando el proceso requiere generación de baja cizalla y alta presión para dar forma al producto final a través de una matriz restrictiva.
Se enfrentan a importantes limitaciones a la hora de manipular polvos finos, lubricantes resbaladizos o masas fundidas muy viscosas. Estos materiales interrumpen el mecanismo de fricción-arrastre necesario para el transporte y la fusión. Si intenta hacer pasar un alto porcentaje de polvo de carbonato de calcio a través de un solo tornillo estándar, el polvo simplemente se acumulará en la zona de alimentación, deteniendo la máquina y potencialmente dañando el cojinete de empuje.
Cuándo especificar una extrusora de doble husillo
Las extrusoras de doble tornillo son obligatorias para la composición, la producción de masterbatch, la extrusión reactiva y el procesamiento de formulaciones complejas de múltiples componentes. Las intensas capacidades de mezcla manejan altas cargas de relleno, como talco, fibra de vidrio o carbonato de calcio, lo que garantiza una dispersión uniforme dentro de la matriz polimérica. Sin esta dispersión, el producto final sufrirá graves puntos débiles mecánicos y defectos superficiales.
El control preciso de la temperatura y las zonas de corte modulares hacen que los tornillos gemelos sean adecuados para procesar polímeros sensibles al calor como el PVC. Puede configurar el perfil del tornillo para aplicar cantidades exactas de energía de corte, evitando el sobrecalentamiento localizado que hace que el PVC se degrade y libere gas corrosivo de ácido clorhídrico.
La frontera del reciclaje: procesamiento de plásticos PCR y triturado
El procesamiento de plásticos reciclados posconsumo (PCR) presenta desafíos únicos en el taller. Hay que manipular escamas lavadas, películas, plásticos mezclados y triturados muy contaminados. Los sistemas de doble tornillo son muy superiores para aplicaciones de reciclaje que requieren una desvolatilización extensa. La gran superficie de renovación elimina eficazmente la humedad, los compuestos orgánicos volátiles (COV) y los olores atrapados en los materiales de PCR antes de que lleguen al troquel.
Sin embargo, en escenarios específicos que involucran chatarra industrial limpia y consistente, una extrusora de un solo tornillo equipada con un alimentador forzado especializado y un cambiador de malla continuo de alta capacidad sirve como una opción altamente efectiva para el procesamiento simple del triturado. Si la chatarra está limpia y seca, no necesita el poder desgasificador agresivo de una configuración de doble tornillo.
Dimensiones centrales de evaluación
Eficiencia de mezcla y control de corte
La mezcla en extrusión se divide en dos categorías: distributiva y dispersiva. La mezcla distributiva combina los materiales de manera uniforme sin descomponerlos. La mezcla dispersiva aplica un alto cizallamiento para descomponer los aglomerados sólidos. Las extrusoras de doble tornillo proporcionan una mezcla dispersiva y distributiva excepcional debido a los complejos patrones de flujo generados al entrelazar los bloques de amasado. Puede intercambiar bloques de amasado para aumentar o disminuir la intensidad del corte según la mezcla de polímeros específica.
Los diseños de un solo tornillo son en gran medida fijos. Se basan en secciones de mezcla especializadas mecanizadas directamente en el acero, como las mezcladoras Maddock o de piña. Estas secciones ofrecen una capacidad de dispersión limitada en comparación con una configuración de doble tornillo. Si un mezclador de un solo tornillo no logra descomponer un aglomerado, esa partícula no fundida viajará directamente a través del troquel y arruinará el producto final.
| Parámetro operativo | Extrusora de un solo tornillo | Extrusora de doble tornillo |
| Principio de transporte | Dependiente de la fricción-arrastre | Desplazamiento positivo |
| Método de alimentación | Alimentación por inundación (la tolva se mantiene llena) | Alimentación por hambre (medición gravimétrica) |
| Capacidad de mezcla | Dispersivo limitado, distributivo moderado. | Excelente dispersivo y distributivo. |
| Desgasificación/ventilación | Renovación superficial de pobre a moderada | Excelente renovación y desvolatilización de la superficie. |
| Diseño de tornillo | Geometría fija y sólida | Elementos modulares segmentados sobre ejes estriados |
Rendimiento de desgasificación y ventilación
La desvolatilización efectiva requiere exponer una superficie masiva del polímero fundido a un vacío profundo. Las extrusoras de doble tornillo presentan una relación superficie-volumen significativamente mayor que las máquinas de un solo tornillo. La acción de entrelazado renueva constantemente la superficie fundida, arrastrando el material desde la raíz del tornillo hasta la parte superior del cilindro. Esto hace que los tornillos gemelos sean muy eficientes para eliminar la humedad, los monómeros que no han reaccionado, los disolventes y los gases atrapados.
El diseño de tornillo modular permite a los ingenieros crear zonas de presión cero directamente debajo de los puertos de ventilación. Se configuran elementos transportadores de paso pronunciado para empujar la masa fundida hacia adelante rápidamente, reduciendo la presión interna del barril. Esto evita que el polímero fundido se escape por el puerto de ventilación y obstruya el sistema de vacío.
Características de alimentación y manejo de materiales
Las extrusoras de un solo tornillo funcionan mediante alimentación por inundación. Mantiene la tolva completamente llena y el tornillo aspira el material según su velocidad de rotación y la densidad aparente de los gránulos. Esto funciona perfectamente para gránulos consistentes y uniformes, pero falla estrepitosamente con materiales de baja densidad aparente o triturados esponjosos.
Las extrusoras de doble tornillo funcionan según el principio de alimentación por hambre. El material se dosifica en la extrusora independientemente de la velocidad del tornillo. Esto requiere la integración de dosificadores gravimétricos precisos por pérdida de peso. La alimentación Starve permite el manejo preciso de polvos, sólidos cohesivos y formulaciones complejas de múltiples componentes. Usted controla la proporción exacta de resina base y aditivos incluso antes de que el material llegue a la garganta de alimentación.
Capacidades de autolimpieza y tiempos de cambio
Los tornillos gemelos co-rotativos completamente entrelazados presentan una acción de limpieza distintiva. El tramo de un tornillo limpia físicamente la raíz y el flanco del otro tornillo a medida que gira. Esta capacidad de autolimpieza minimiza el estancamiento del material y previene la degradación del polímero en la raíz del tornillo.
Durante los cambios de color o formulación, esta acción de limpieza reduce drásticamente el tiempo de inactividad operativa. A menudo puedes pasar de un color a otro simplemente pasando un compuesto de purga a través de los alimentadores hambrientos. Los sistemas de un solo tornillo carecen de esta función de limpieza. Los operadores a menudo enfrentan una purga química intensiva o deben sacar físicamente el tornillo caliente del cilindro y limpiar manualmente las paletas con cepillos de alambre de latón para garantizar la eliminación completa del material anterior.
Inversión de capital y ciclo de vida de los equipos
Costos iniciales del equipo versus retorno de la inversión a largo plazo
Una comparación directa de los gastos de capital revela que las extrusoras de doble tornillo requieren una inversión inicial sustancialmente mayor. Está pagando por motores de accionamiento complejos, cajas de engranajes de distribución de alta resistencia, sofisticados sistemas de control PLC y alimentadores gravimétricos de precisión. Sin embargo, el retorno de la inversión a largo plazo a menudo justifica el capital inicial.
Los sistemas de doble tornillo permiten la combinación en línea de polvos crudos y rellenos. Elimina la necesidad de comprar costosos gránulos precompuestos de proveedores externos. Al mezclar resina cruda con rellenos baratos como carbonato de calcio directamente en su piso, genera enormes ahorros en costos de materiales durante el ciclo de vida del equipo. La máquina se amortiza mediante el arbitraje de materias primas.
Mantenimiento, desgaste y piezas de repuesto
La complejidad del mantenimiento es mucho mayor para los sistemas de doble tornillo. Las cajas de engranajes de distribución deben accionar dos ejes muy próximos bajo demandas de par masivas. El análisis del aceite de la caja de cambios y el control de vibraciones se convierten en tareas obligatorias de mantenimiento preventivo. El desgaste también es un factor crítico al combinar cargas abrasivas como la fibra de vidrio.
Debe examinar rigurosamente a su fabricante de tornillos y cilindros para determinar sus capacidades metalúrgicas avanzadas. El uso de revestimientos de barril bimetálicos, aceros para herramientas PM-HIP (prensado isostático en caliente por metalurgia de polvos) y recubrimientos especializados de carburo de tungsteno es absolutamente necesario para mitigar el desgaste abrasivo y corrosivo en zonas de alto cizallamiento. Si utiliza acero nitrurado estándar para compuestos rellenos de vidrio, destruirá el barril en cuestión de meses.
Consumo de energía y eficiencia operativa
Al evaluar el consumo de energía, las métricas de consumo de energía específico (SEC) (medidas en kWh/kg) proporcionan la única comparación precisa. Las extrusoras de doble tornillo dependen en gran medida del calentamiento mecánico para fundir el polímero. El motor de accionamiento fuerza a los tornillos a través de la masa fundida altamente viscosa, generando fricción interna. Esta transferencia de energía mecánica es altamente eficiente térmicamente.
Las extrusoras de un solo tornillo dependen más del calentamiento conductivo del cilindro mediante bandas calentadoras externas. El calentamiento conductivo es menos eficiente, especialmente en máquinas de mayor diámetro donde el calor debe penetrar profundamente en el lecho de pellets sólidos. El diseño adecuado del tornillo en un sistema de doble tornillo optimiza la entrada de energía mecánica, lo que a menudo resulta en un SEC más bajo para tareas de composición complejas en comparación con pasar el mismo material a través de un solo tornillo.
Estrategia de abastecimiento: evaluación de su socio de fabricación
Evaluación del soporte de ingeniería y personalización
Adquirir una línea de extrusión confiable requiere mucho más que simplemente comprar maquinaria según una hoja de especificaciones; exige soporte integral de ingeniería. Evalúe los socios potenciales en función de su capacidad para ofrecer diseños modulares, integración perfecta de equipos posteriores y una arquitectura de control sólida. El proveedor debe demostrar la capacidad de adaptar toda la línea, desde los alimentadores gravimétricos hasta el peletizador, a los parámetros específicos de su proceso.
Busque proveedores que ofrezcan sistemas PLC de arquitectura abierta. Los sistemas de control patentados y bloqueados lo atrapan en costosos contratos de servicio. Necesita acceso completo a la lógica HMI para ajustar los bucles PID, establecer límites de par e integrar equipos auxiliares de terceros a medida que evolucionan sus necesidades de producción.
Investigación de fabricantes de extrusoras
Las competencias de ingeniería necesarias para las diferentes tecnologías de extrusión varían enormemente. Un fabricante de extrusoras de un solo tornillo se centra principalmente en la optimización de la geometría del tornillo, el diseño de la barrera y la ingeniería de garganta de alimentación ranurada para un bombeo estable. Dominan la dinámica de fluidos del flujo de fusión de un solo canal.
Por el contrario, la construcción de sistemas de doble tornillo requiere una profunda experiencia en ingeniería de cajas de engranajes de alto par y un software avanzado de simulación de tornillos para optimizar la mezcla y el cizallamiento. Evite los ensambladores generalistas que simplemente atornillan componentes de terceros. Asóciese con un proveedor especializado de máquinas de extrusión de plástico que comprenda las distintas demandas metalúrgicas y mecánicas de la tecnología específica que está comprando.
Pruebas de aceptación en fábrica (FAT) y realidades de la puesta en servicio
Un protocolo riguroso de Pruebas de Aceptación de Fábrica (FAT) no es negociable. Nunca envíe una máquina a sus instalaciones hasta que haya demostrado sus capacidades en el piso del proveedor. La lista de verificación FAT debe incluir verificación del rendimiento, análisis de estabilidad de la temperatura de fusión, evaluación del control de presión y pruebas de distribución del tiempo de residencia utilizando sus materiales de producción reales.
- Envíe las materias primas más difíciles de procesar a las instalaciones del proveedor.
- Haga funcionar la máquina a las RPM máximas nominales para probar el sistema de enfriamiento de la caja de cambios y los límites de torque.
- Induzca una parada repentina de la alimentación para verificar que los bloqueos del software apaguen el motor de accionamiento antes de que se produzcan daños mecánicos.
- Tire del tornillo inmediatamente después del recorrido para inspeccionar si hay puntos muertos o atascos de polímero degradado.
Riesgos de implementación y estrategias de mitigación
Sobreingeniería de la línea de extrusión
Un riesgo de implementación común implica la compra de un sistema de doble tornillo complejo y costoso para un proceso que un solo tornillo bien diseñado podría manejar de manera eficiente. Si simplemente está derritiendo y bombeando gránulos de HDPE limpios y estables en una matriz de tubería, una máquina de doble tornillo es una enorme pérdida de capital. Este exceso de ingeniería infla sus costos iniciales y complica innecesariamente sus rutinas de mantenimiento diarias.
Para mitigar este riesgo, realice pruebas de materiales a escala piloto antes de firmar cualquier orden de compra. Estas pruebas proporcionan datos empíricos para justificar la especificación final del equipo basándose en los requisitos reales del proceso en lugar de en suposiciones. Dejemos que la ciencia material dicte la maquinaria.
Capacitación del operador y complejidad del proceso
Las operaciones de doble tornillo alimentadas por escasez presentan una curva de aprendizaje pronunciada para los operadores acostumbrados a tornillos simples alimentados por inundación. Equilibrar las velocidades de alimentación gravimétrica, las velocidades de los tornillos, los perfiles de temperatura y comprender el diseño de la configuración de los tornillos modulares requiere conocimientos especializados. Si un operador aumenta demasiado la velocidad de avance sin aumentar las RPM del tornillo, empaquetará el cilindro y romperá los ejes del tornillo.
Mitigue esta complejidad exigiendo programas de capacitación integrales proporcionados por los proveedores en su planta de producción. Implemente funciones estrictas de automatización de control, como limitadores de torsión y enclavamientos de presión de fusión. Desarrolle documentación sólida de procedimientos operativos estándar (SOP) para garantizar una operación consistente y segura en todos los turnos.
Conclusión
Audite sus hojas de datos de materiales actuales para definir los límites térmicos y de corte exactos de sus resinas primarias.
Calcule las tasas de rendimiento requeridas en función del espacio disponible y las caídas de energía eléctrica.
Programe una prueba de material a escala piloto con su proveedor de equipos utilizando su formulación más difícil.
Redacte un estricto protocolo de pruebas de aceptación en fábrica que pruebe la máquina a su máxima capacidad antes de recibirla.
Preguntas frecuentes
P: ¿Se puede utilizar una extrusora de un solo tornillo para hacer compuestos?
R: Las extrusoras de un solo tornillo tienen capacidades de mezcla dispersiva muy limitadas. Si bien pueden manejar masterbatches simples y de bajo relleno utilizando tornillos de barrera especializados o mezcladores Maddock, no pueden proporcionar el intenso corte mecánico necesario para composiciones complejas o alta dispersión de relleno. Intentar realizar una combinación intensa en un solo tornillo generalmente da como resultado aglomerados no fundidos y una mala calidad del producto.
P: ¿Por qué una extrusora de doble tornillo es más cara que una extrusora de un solo tornillo?
R: El mayor costo de capital se debe a los complejos tornillos modulares segmentados, las cajas de engranajes de distribución de servicio pesado necesarias para accionar dos ejes muy próximos, los sistemas de alimentación gravimétricos especializados y las tolerancias de mecanizado extremadamente estrictas necesarias para entrelazar componentes de acero.
P: ¿Cuál es la diferencia entre las extrusoras de doble tornillo corrotativas y contrarrotativas?
R: Los tornillos gemelos co-rotativos giran en la misma dirección y se utilizan para compuestos de alta velocidad, mezcla intensa y desvolatilización. Los tornillos gemelos contrarrotativos giran en direcciones opuestas, lo que proporciona un transporte de alta presión y bajo cizallamiento. Esto hace que los sistemas contrarrotativos sean ideales para la extrusión de perfiles de materiales sensibles al calor como tubos de PVC.
P: ¿Cómo se comparan los sistemas de uno y dos tornillos en el reciclaje y procesamiento de plástico triturado?
R: Los sistemas de doble tornillo destacan en la desgasificación de la humedad y los contaminantes volátiles de materiales de PCR variables debido a sus enormes capacidades de renovación de superficies. Los sistemas de un solo tornillo generalmente se reservan para procesar chatarra industrial limpia y consistente donde el requisito principal es la filtración de alta presión a través de un cambiador de malla.
P: ¿Cómo se comparan los costos de mantenimiento entre las extrusoras de uno y dos tornillos?
R: Las extrusoras de doble tornillo generalmente incurren en costos de mantenimiento más altos debido a las complejidades de reconstrucción de la caja de engranajes, los requisitos de análisis de aceite y la frecuencia de reemplazo de elementos de tornillo modulares desgastados individuales en zonas de alto cizallamiento. El mantenimiento de un solo tornillo generalmente implica reconstruir o reemplazar todo el tornillo fijo con mucha menos frecuencia.
P: ¿Puedo actualizar mi línea de un solo tornillo a un sistema de doble tornillo?
R: Adaptar un marco de un solo tornillo a una configuración de doble tornillo rara vez es práctico o rentable. La actualización requiere cajas de engranajes de distribución, motores de accionamiento, sistemas de control PLC sofisticados y configuraciones de alimentación gravimétrica completamente nuevos. Reemplazar la línea completa suele ser más viable económicamente y garantiza la compatibilidad total del sistema.
